cyber® kit line small – rammeløse servomotorer

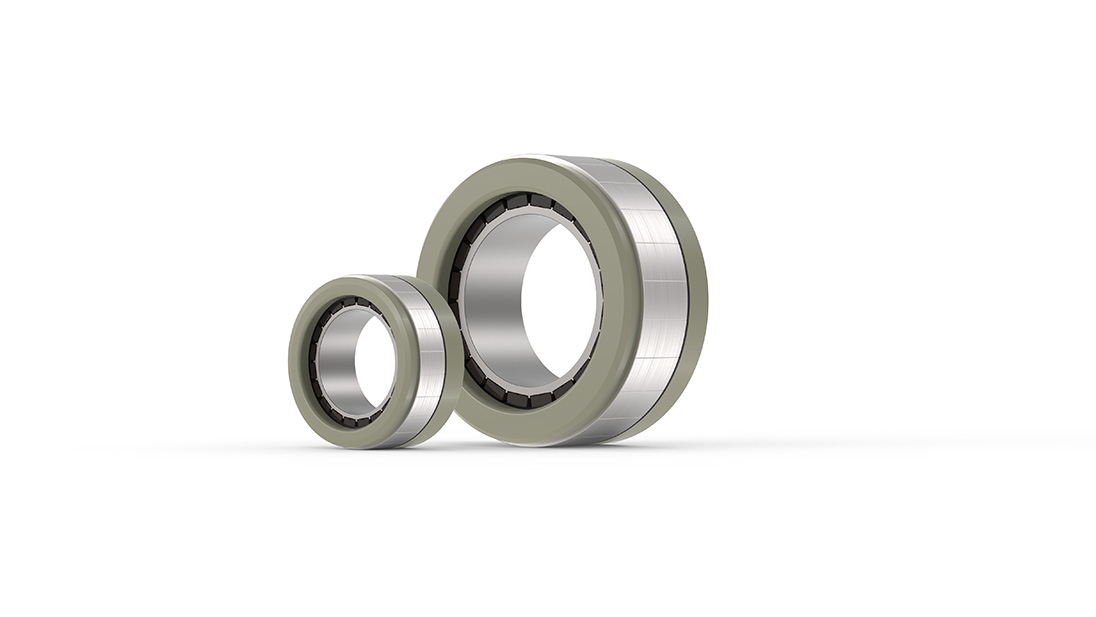

  • cyber® kit line – servomotorer i størrelse 50 og 85 mm

  • Forskellige længder pr. størrelse med to inerti optimerede hulakselversioner

  • Kan bruges med integrerede temperatursensorer

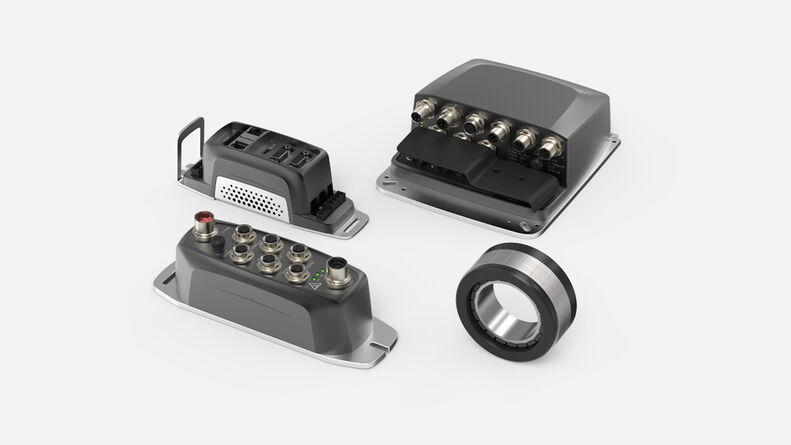

  • Compatibility to cyber® simco® line servo drives

  • Valgbart encoder-modul med BiSS-C, SSI, incremental og Hall interface

højt moment – højintegreret – fleksible

De rammeløse servomotorer fra produktfamilien cyber® kit line tilbyder maksimalt moment og fleksibilitet i en kompakt størrelse. Desuden giver det rammeløse design med en stor hulaksel den maksimale mulige integrationsfrihed til udvikling af enestående løsninger for specifikke anvendelser.

cyber® kit line monteringssættet bestående af rotor og stator kan integreres fleksibelt i maskinen takket være de talrige versioner.

Webinar teknisk uddannelse:
Hvordan rammeløse servomotorer bruges.

På dette webinar lærer du om de mulige anvendelser af vores rammeløse servomotorer fra et teknisk perspektiv. Du vil lære, hvad du skal overveje, når du vælger, dimensionerer, installerer og bruger disse motorer.


Tilmeld dig nu

Fremragende løsning til komplekse bevægelsesopgaver

Højt moment

  • Meget høj momentdensitet takket være maksimal kobberfyldningsfaktor
  • Momentmotor med 20 poler

Integrerbarhed

  • Rammeløs version
  • Stor hulaksel
  • Egnet til krympning og limning

Fleksibilitet

  • 60 V og 600 V design
  • Mange forskellige valgmuligheder

Konnektivitet

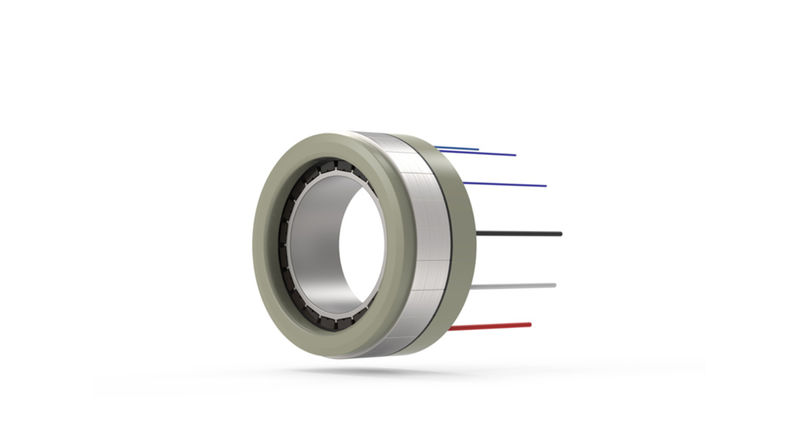

  • Integreret PTC og PT1000 temperatursensor

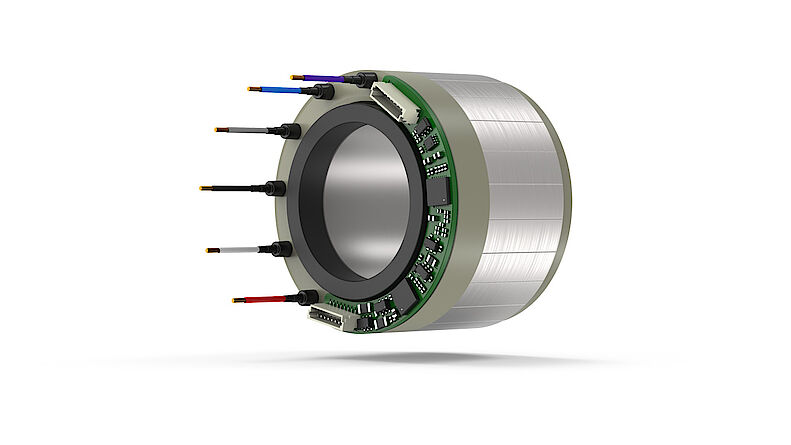

  • Vaglfri Hall-sensor

Produkthighlights

Med mange forskellige valgmuligheder tilbyder cyber® kit line maksimal fleksibilitet for brugeren. De momentoptimerede motorer tilbyder maksimal robusthed pga. deres komplette indstøbning og maksimal integrerbarhed pga. det rammeløse design med stor hulaksel. Kombineret med de integrerede temperatursensorer PTC og PT1000 samt valgfri Hall-sensor åbner motorerne op for mange muligheder med henblik på konnektivitet.

Pålidelighed

  • Komplet indstøbning for enorm robusthed
  • Maksimal viklingstemperatur på 140 °C for udvidede anvendelsesområder
  • Dimensioneringssikkerhed

Produkthighlights

Med mange forskellige valgmuligheder tilbyder cyber® kit line maksimal fleksibilitet for brugeren. De momentoptimerede motorer tilbyder maksimal robusthed pga. deres komplette indstøbning og maksimal integrerbarhed pga. det rammeløse design med stor hulaksel. Kombineret med de integrerede temperatursensorer PTC og PT1000 samt valgfri Hall-sensor åbner motorerne op for mange muligheder med henblik på konnektivitet.

60 V og 600 V version

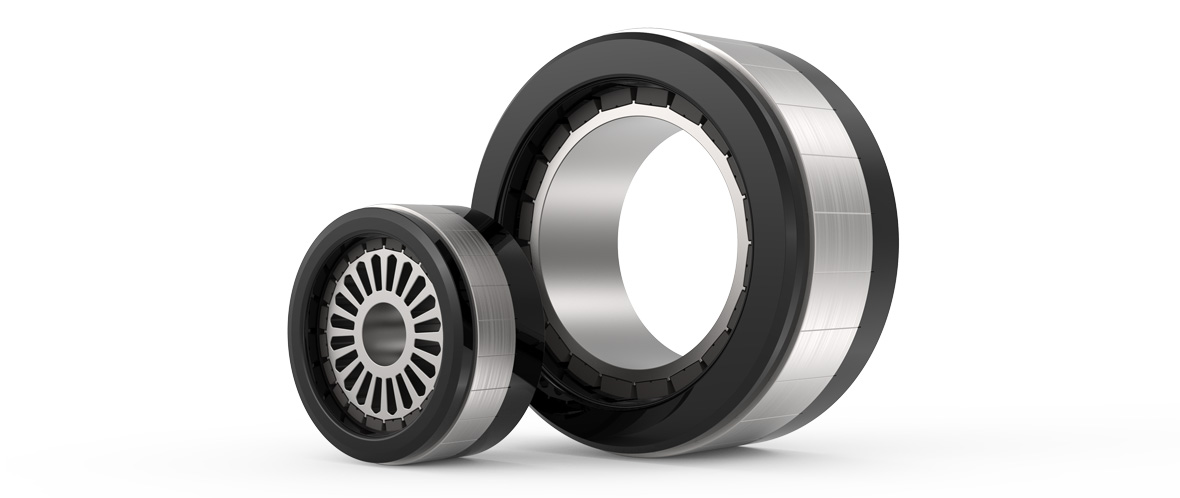

Lille og stor hulaksel

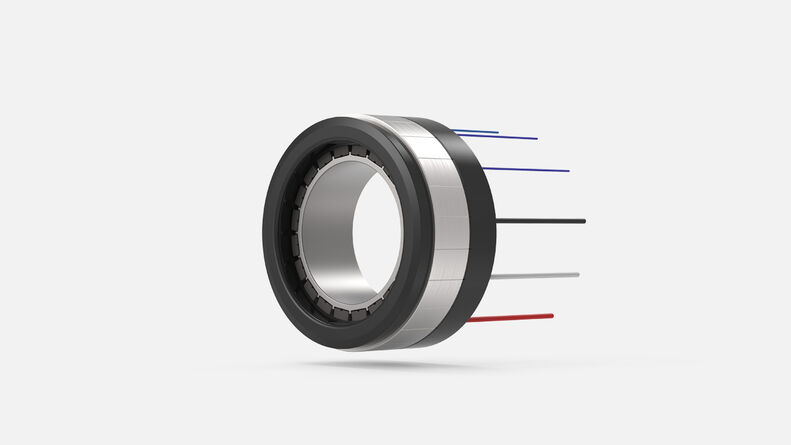

Integreret PTC og PT1000 temperatursensor

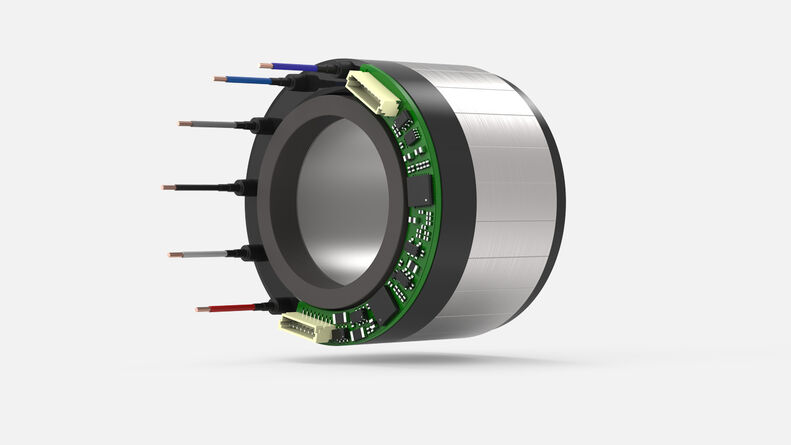

Vaglfri Hall-sensor

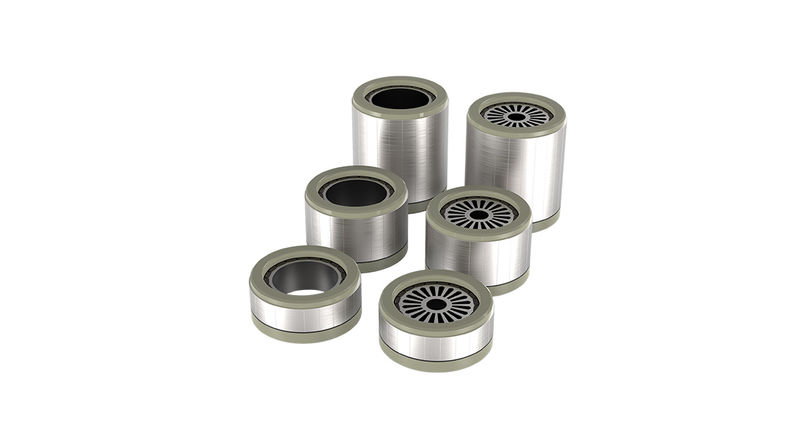

Flere længder pr. størrelse

60 V og 600 V version

Lille og stor hulaksel

Integreret PTC og PT1000 temperatursensor

Vaglfri Hall-sensor

Flere længder pr. størrelse

Tekniske data

Størrelse 050

   050-010050-020050-040
DC-busspændingUDC VDC484856048560
Maksimal effektPmaxW3044069325491229
Maksimalt momentMmaxNm0,661,301,102,662,88
Maksimal strøm ImaxA10,013,03,020,03,0
Kontinuerligt momentM0Nm0,350,730,631,091,01
Kontinuerlig strømI0A5,87,71,19,01,1
Hastighed uden belastningn0min-1701650151084338017098
Statorens udvendige diameter A1mm50
StatorlængdeBmm23,232,952,7
LamineringslængdeB1mm102040
Rotorens indvendige diameterDmm12 | 30

Størrelse 085

   085-020085-040085-080
DC-busspændingUDC VDC485604856048560
Maksimal effektPmaxW177346562692699634529405
Maksimalt momentMmaxNm7,97,414,916,126,631,5
Maksimal strøm ImaxA61,510,089,015,0120,020,0
Kontinuerligt momentM0Nm2,983,145,245,067,677,70
Kontinuerlig strømI0A23,34,131,64,636,75,3
Hastighed uden belastningn0min-1370083242900589022904084
Statorens udvendige diameter A1mm85
StatorlængdeBmm36,75796,8
LamineringslængdeB1mm204080
Rotorens indvendige diameterDmm15 | 50
