SC+ / SPC+ / TPC+ vinkelgear

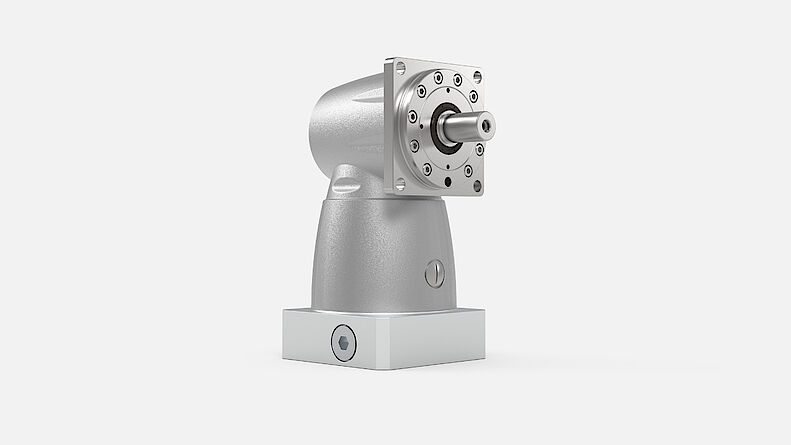

  • SC+ vinkelgear med udgangsaksel

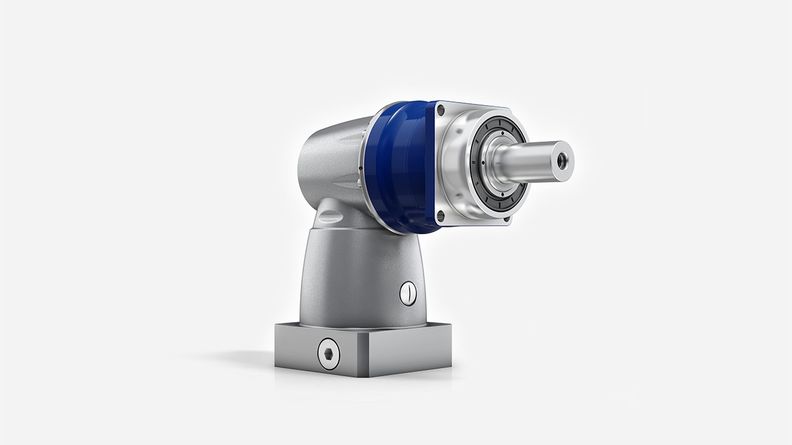

  • SPC+ vinkelgear med udgangsaksel

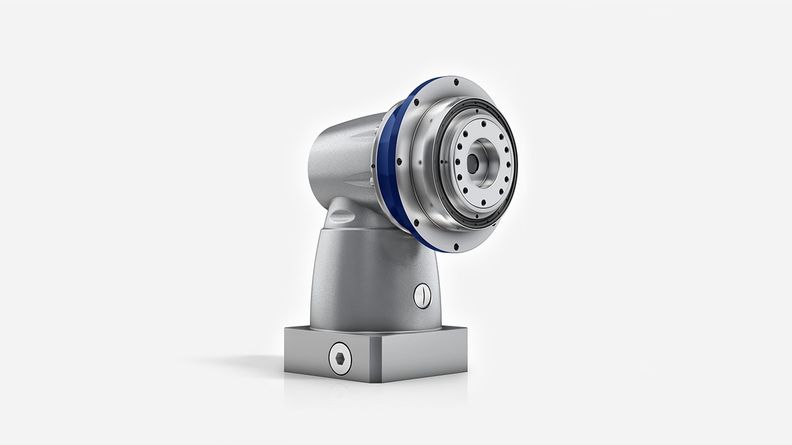

  • TPC+ vinkelgear med udgangsflange

  • Motormontering alpha Advanced Line / alpha Premium Line vinkelgear

Høj ydelse med lave udvekslingsforhold

Vinkelgear med lavt slør med udgangsaksel eller -flange. Denne gearserie bruges i dynamiske applikationer med lave udvekslingsforhold og høje krav til præcision, omdrejningsmoment og effektivitet.

Downloads

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

+45 40 26 50 10

www.wittenstein.dk

  • Versioner og deres anvendelse
  • Tekniske data
  • Alternativ



EgenskaberSC+
MF-version		SPC+
MF-version		TPC+
MF-version
Effekttæthed+++++++++

Positionsnøjagtighed
(f.eks. klemmedrev)

++++++++
Meget dynamiske applikationer++++++
Høje udgangshastigheder+++++++



  SC+
MF-version		SPC+
MF-version		TPC+
MF-version
Udvekslingi1 - 23 - 203 - 20
Antal størrelser 555

Maks. slør

jt [arcmin]Standard ≤ 4Standard ≤ 4Standard ≤ 4
  -Reduceret ≤ 2Reduceret ≤ 2
Maks. MomentT2α [Nm]12 - 37848 - 189048 - 2560
Maks. indgangshastighedn1Max [rpm]600060006000





 SC+
MF-version		SPC+
MF-version		TPC+
MF-version

Udgangstype


Glat udgangsaksel✓✓
Udgangsaksel med not✓✓
Udgangsaksel med stjernenot ✓
Monteret aksel ✓
Udgangsflange  ✓
Systemudgang med tandhjul  ✓
indgangstype
Motormonteret version✓✓✓
Design
Levnedsmiddelsmøring a) b)✓✓✓
Tilbehør
Koblinger✓✓✓
Tandstang✓✓✓
Tandhjul✓✓✓
Krympeskive ✓

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha
