RPC+ vinkelgear

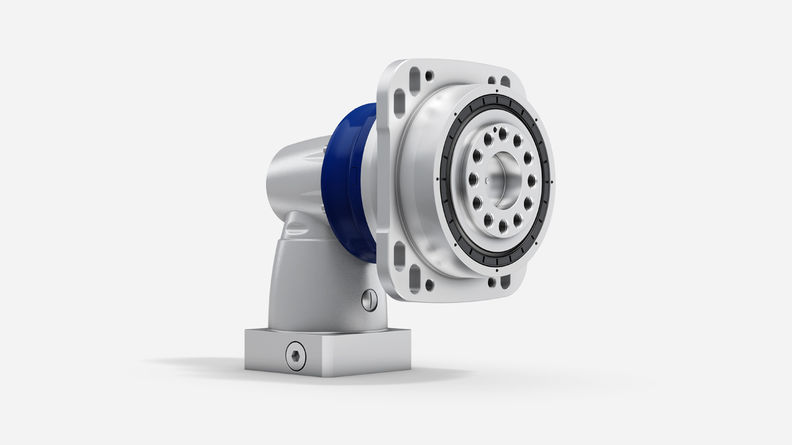

  • RPC+ vinkelgear med flange

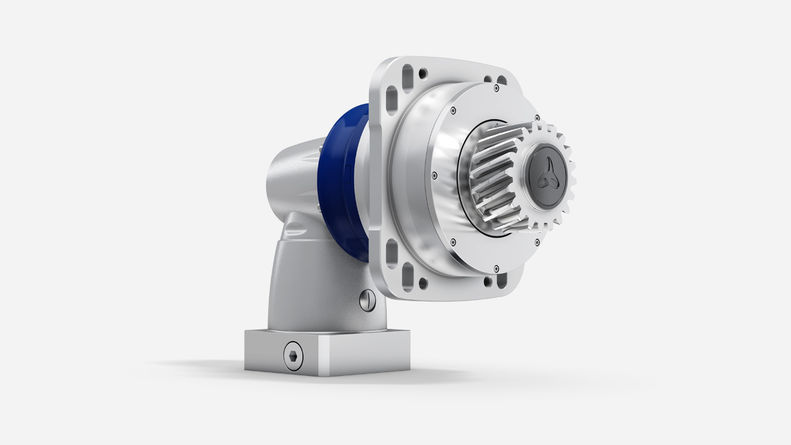

  • RPC+ vinkelgear med tandhjul
  • Premium Linear System med RPC+ vinkelgear og den innovative tandstang INIRA®
  • Motormontering alpha Advanced Line / alpha Premium Line vinkelgear

Høj præcision og lav udveksling omkring hjørner

Premium planetgearet, RP+, perfekt til tandstang og tandhjul på grund af forstærkede lejer og en særlig udgangsgrænseflade, fås nu i en retvinklet version, RPC+ med vinkeltandhjul. Gear med vinkeltandhjul er primært kendetegnet ved lave udvekslingsforhold (forhold 1 og 2) i den retvinklede sektion. Som følge heraf kan kombinationer af retvinklede og planetgearhoveder opnå de samme lave udvekslinger som planetgear. Produktdesignet har en positiv indflydelse på temperaturudviklingen i gearet og reducerer som følge heraf den samlede varmeudvikling i systemet. Det samlede system opnår en højere grad af positionsnøjagtighed som følge heraf.

Kontakt vores repræsentant i Danmark eller os direkte via mail info@wittenstein.dk for at få yderligere oplysninger eller CAD-data.

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

  • Tekniske data
  • Alternativ
Produkttype RPC+
Version MA
Udveksling 22 - 55
Antal størrelser 3

Max. slør c)

jt [buemin]Standard

≤1,3

Reduceret

Max. momentT2a [Nm]1402 - 7535
Max. indgangshastighedn1Max [o/min.]4500
VridstivhedCt21 [Nm/buemin]1171
Max. tiltmomentM2KMax [Nm]21000

c) I forhold til referencestørrelser

Udgangstype
Flange

Systemudgang

Indgangstype
Motormonteret

Karakteristik


Flange med tilpasningshuller (standard)
Fødevaregodkendt smøremiddel a) b)
Systemløsninger
Lineært system (tandstang / tandhjul)

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha

Produkthighlights

Konsekvent høj ydeevne

Konstant slør i hele gearets levetid sikrer en konstant høj ydeevne.

Lav vedligeholdelse

Højeste kvalitetsstandarder garanterer en lang levetid og forlænger vedligeholdelsesintervallerne.

Maskininterface

Integrerede tilpasningshuller letter placeringen af tandstang og tandhjul, mens det øger systemets samlede stivhed gennem eliminering af yderligere plader.

Kræfter

Forstærkede lejer modstår de højeste kræfter – samtidig med at de bevarer et kompakt design.

Kompakthed

Det retvinklede design giver mulighed for kortere maskinkoncepter, da aksialplanet er kort.

Positionsnøjagtighed

Minimalt slør og ekstrem stivhed sikrer maksimal positioneringsnøjagtighed på værktøjets midtpunkt.

Pålidelighed

Ekstremt pålidelige gear forhindrer omkostningsintensive maskinstop.

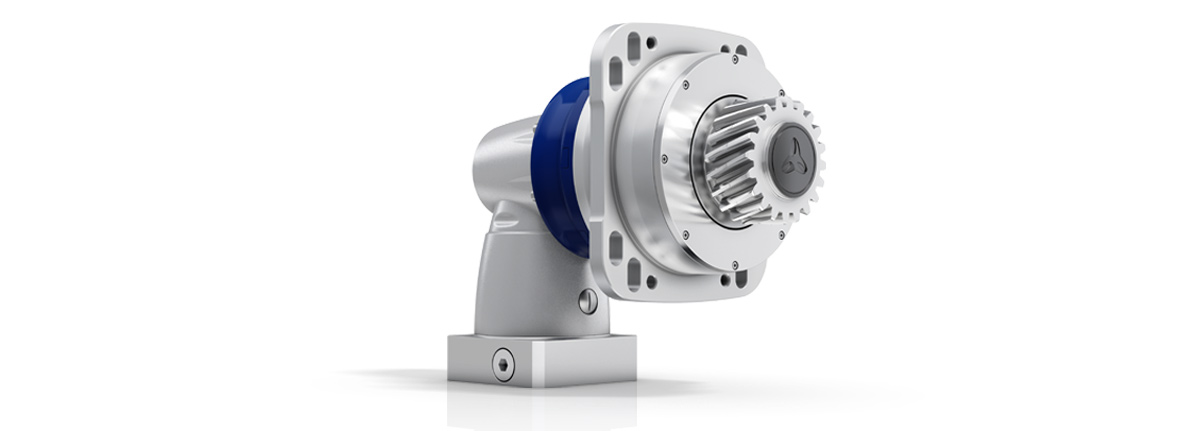

Tandhjul

Tandhjulet er specielt tilpasset gearet og tillader transmission af ekstremt høje lineære kræfter

Geardesign

Intelligent design reducerer tab til et minimum

Konisk fortanding

Højkvalitets konisk fortanding med lav gearudveksling på i = 1 – 2 i vinkelsektionen

Temperaturudvikling

Lav temperaturudvikling, også ved høje hastigheder

Metalbælgkobling

Metalbælgkobling indbygget til termisk længdekompensation og beskyttelse af motorlejet

Tilpasningshuller

Integrerede tilpasningshuller reducerer design- og installationskravene til et minimum

Tandhjul

Tandhjulet er specielt tilpasset gearet og tillader transmission af ekstremt høje lineære kræfter

Geardesign

Intelligent design reducerer tab til et minimum

Konisk fortanding

Højkvalitets konisk fortanding med lav gearudveksling på i = 1 – 2 i vinkelsektionen

Temperaturudvikling

Lav temperaturudvikling, også ved høje hastigheder

Metalbælgkobling

Metalbælgkobling indbygget til termisk længdekompensation og beskyttelse af motorlejet

Tilpasningshuller

Integrerede tilpasningshuller reducerer design- og installationskravene til et minimum

WITTENSTEIN alpha i alle akser

Vinkelgear

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premiumkvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
