TP+ planetgear

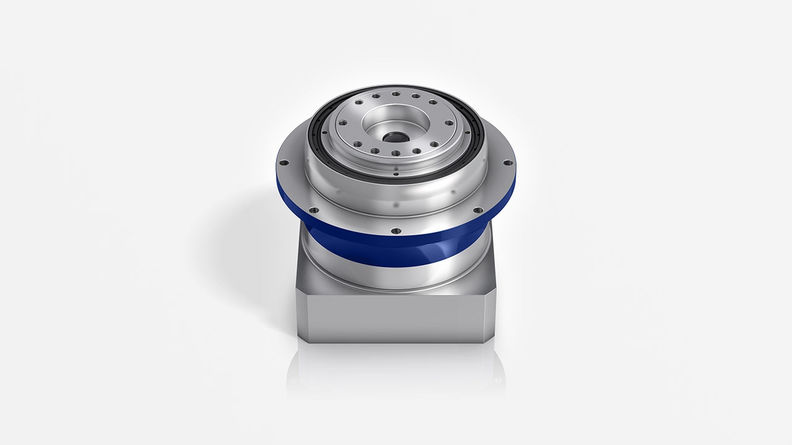

  • TP+ planetgear

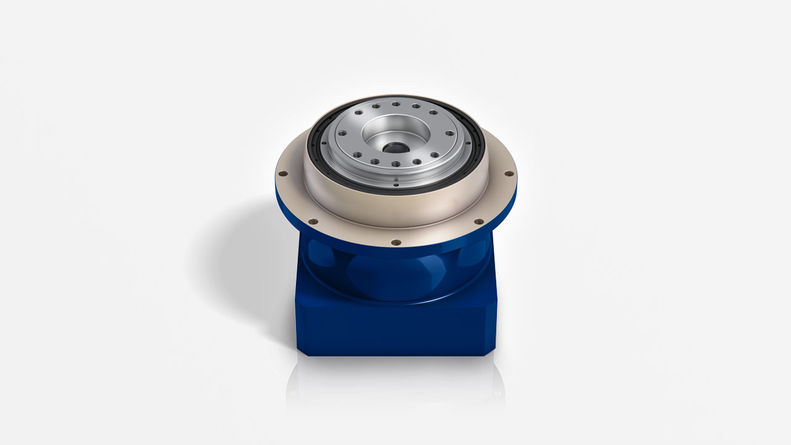

  • TP+ planetgear i korrosionsbestandigt design

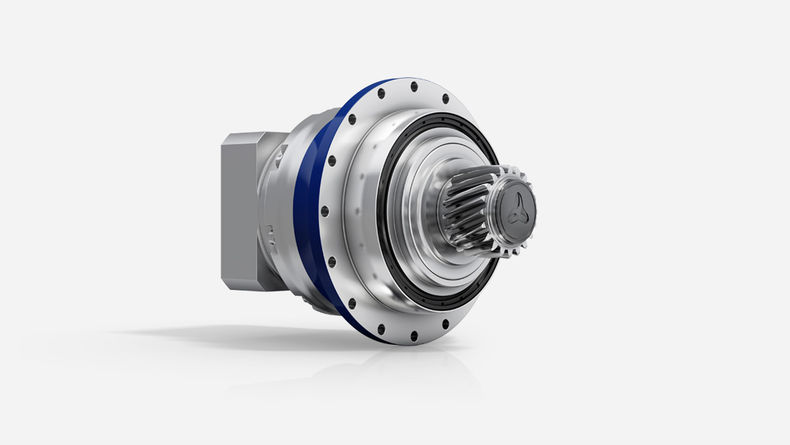

  • TP+ planetgear med tandhjul

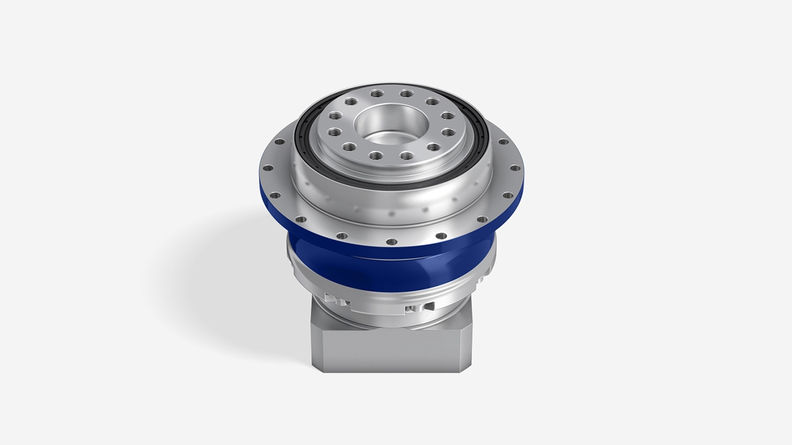

  • TP+ HIGH TORQUE planetgear

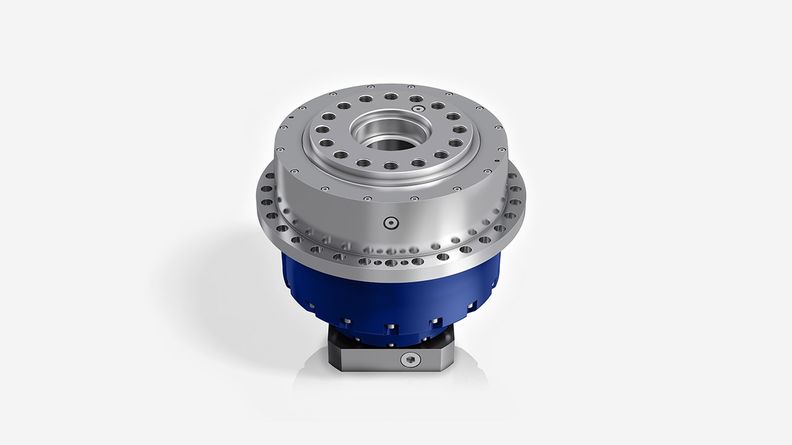

  • TP+ 4000

  • Motormontering alpha Advanced Line / alpha Premium Line planetgear

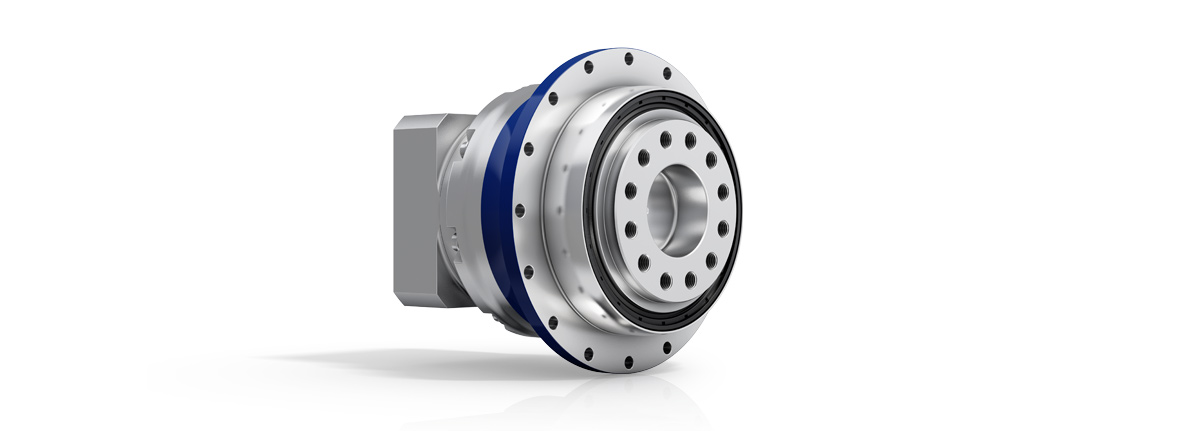

Kompakt og ekstra kraftig med udgangsflange. Standardversionen er velegnet til høj positionsnøjagtighed og yderst dynamisk cyklisk drift. TP+ HIGH TORQUE er specielt velegnet til højpræcisionsapplikationer, hvor der kræves høj vridstivhed.

Downloads

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

+45 40 26 50 10

www.wittenstein.dk

  • Versioner og deres anvendelse
  • Tekniske data
  • Alternativ



EgenskaberTP+
MF-version		TP+ HIGH TORQUE
MA-version
Effekttæthed+++++

Positionsnøjagtighed
(f.eks. klemmedrev)

+++++
Meget dynamiske applikationer
(f.eks. Deltarobot)		++++++
Vridstivhed+++++
Pladsbesparende design+++++
Strenge sikkerhedskrav
(f.eks. vertikale aksler)		+++++



Detaljeret oversigt efter størrelse

  TP+
MF-version		TP+ HIGH TORQUE
MA-version
Udveksling c)i4 - 10022 - 302,5
Antal størrelser 78

Maks. slør c)

jt [arcmin]Standard
≤ 3		Standard
≤ 1
  Reduceret
≤ 1		-
VridstivhedCt21 [Nm/arcmin]8 - 145042 - 2000
Maks. momentT2α [NM]43 - 6808315 - 40000
Maks. indgangshastighedn1Max [rpm]75007500
Maks. tiltmomentM2KMax110 - 8800400 - 71400

c) I forhold til referencestørrelser



 TP+
MF-version		TP+ HIGH TORQUE
MA-version
Udgangstype
Flange✓✓
Systemudgang✓✓
Indgangstype
Motormonteret version✓✓
Gear med indgangs- og udgangsaksel✓
Karakteristik
Levnedsmiddelsmøring a) b)✓✓
Korrosionsbestandig a) b)✓✓
Optimeret inertimoment a)✓✓
Systemløsninger

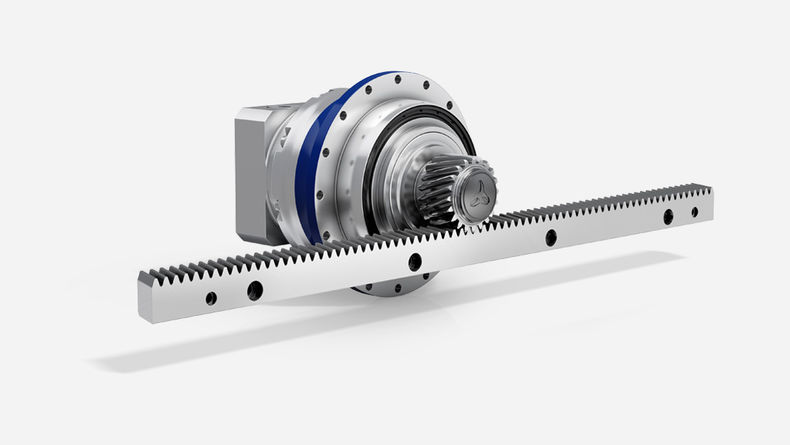

Linear System (tandstang / tandhjul)✓✓
Aktuator✓✓
Tilbehør
(se produktsider for yderligere muligheder)
Kobling✓✓
Monteringsring✓✓

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha
