V-Drive Advanced-snekkegear

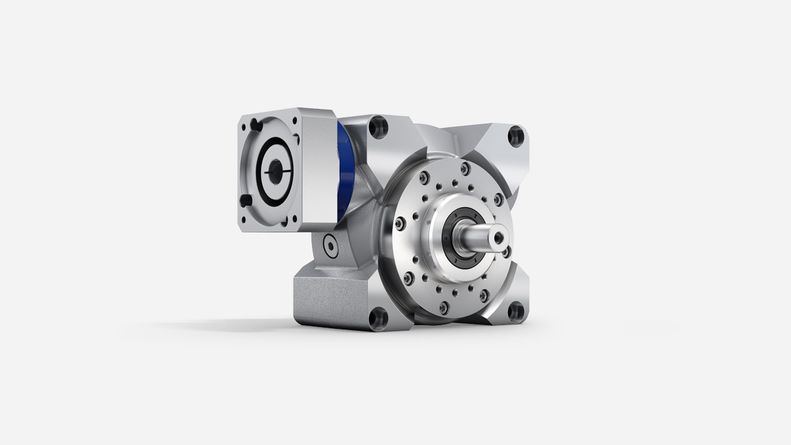

  • VS+ snekkegear med massiv aksel

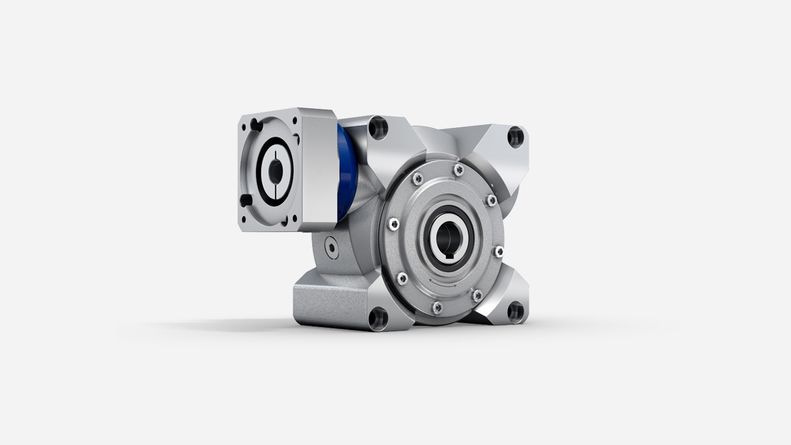

  • VH+ snekkegear med hulaksel
  • VT+ snekkegear med hulaksel med flange og integreret planetindgangstrin
  • VT+ snekkegear med hulaksel med flange

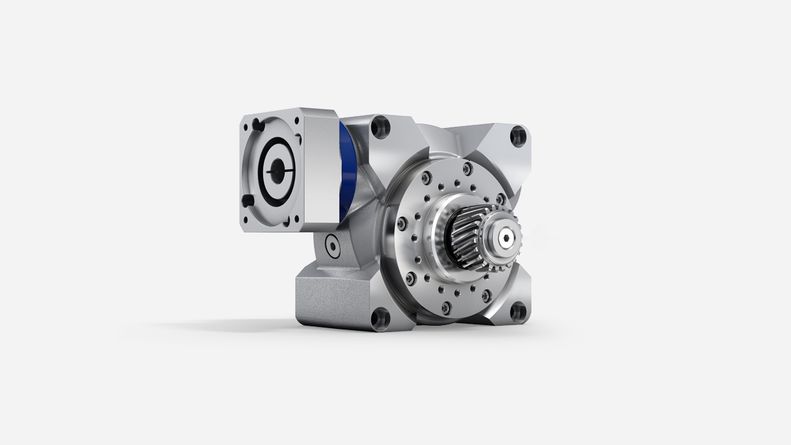

  • VS+ snekkegear med tandhjul

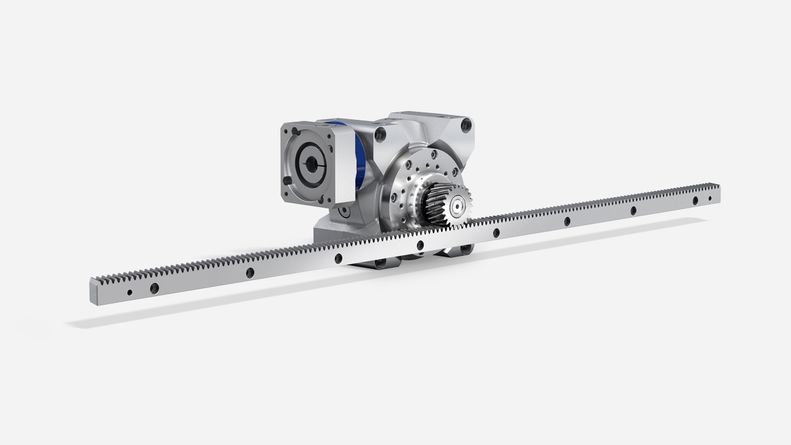

  • Standardsystem med snekkegear VS+, Standard Class RSP-tandhjul og Value Class-tandstang

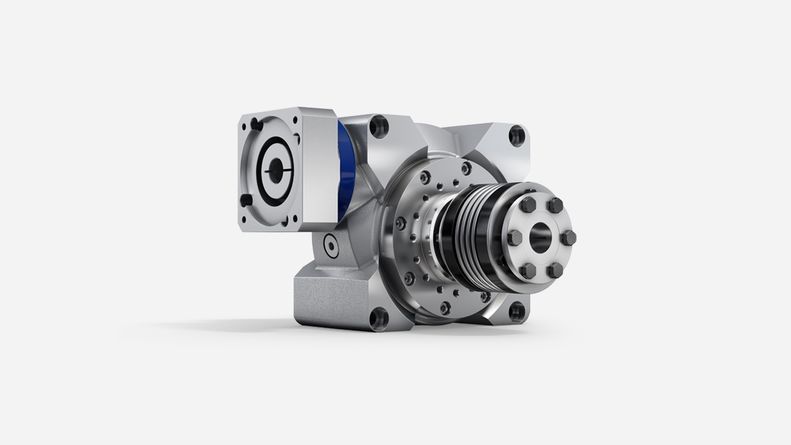

  • VS+ snekkegear med metalbælgskobling BC3

  • Motormontering alpha Advanced Line / alpha Premium Line vinkelgear

Højt omdrejningsmoment, men støjsvag drift

Servosnekkegear med massiv aksel, hulaksel og hulaksel med udgangsflange.
V-Drive Advanced imponerer med sin høje effekttæthed og et lavt slør. Gearet er specielt velegnet til applikationer med kontinuerlig drift.

Læs mere

Hurtig onlinedimensionering

Downloads

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

+45 40 26 50 10

www.wittenstein.dk

  • Versioner og deres anvendelse
  • Tekniske data
  • Alternativ



EgenskaberVT+
Hulaksel med flange		VH+
Glat hulaksel eller hulaksel med not		VS+
Glat aksel / aksel med not eller stjernenot
Effekttæthed++++++

Positionsnøjagtighed

++++++
Vridstivhed+++++++
Rundgangsnøjagtighed+++++++++





VT+
Hulaksel med flange

VH+
Glat hulaksel eller hulaksel med not		VS+
Glat aksel / aksel med not eller stjernenot
Udvekslingi4 - 4004 - 4004 - 400
Antal størrelser 454

Maks. slør

jt [arcmin]Standard ≤ 3Standard ≤ 3Standard ≤ 3
  Reduceret ≤ 2Reduceret ≤ 2Reduceret ≤ 2
Maks. momentT2α [Nm]62 - 150531 - 150562 - 1505
Maks. indgangshastighedn1Max [rpm]600060006000





 VT+
Hulaksel med flange		VH+
Glat hulaksel eller hulaksel med not		VS+
Glat aksel / aksel med not eller stjernenot
Udgangstype
Glat udgangsaksel  ✓
Udgangsaksel med not  ✓
Udgangsaksel med stjernenot  ✓
Udgangsflange✓
Hulakselinterface ✓
Hulakselinterface, bagside ✓
Hulaksel med flange✓
Aksel på begge sider  ✓
indgangstype
Motormonteret version✓✓✓
Design
Levnedsmiddelsmøring✓✓✓
Korrosionsbestandig a)✓✓✓
Tilbehør
Koblinger✓ ✓
Tandstang✓ ✓
Tandhjul✓ ✓
Krympeskive ✓
Flangeaksel✓

a) Kontakt WITTENSTEIN alpha
