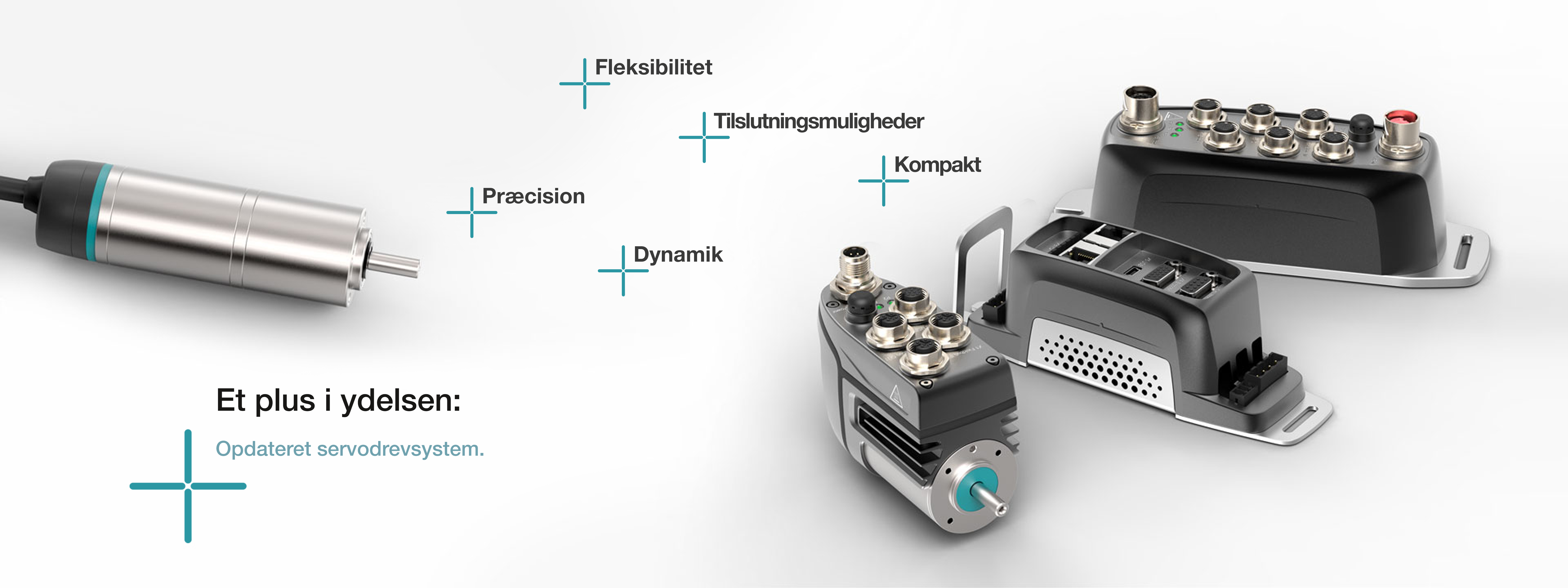

Lille industrielt servodrevsystem
med over 12.000 mulige konfigurationer

Integration og ydeevne uden begrænsninger. Det lille industrielle servodrevsystem giver mulighed for enkel og fremtidssikker implementering af avancerede applikationer med en maksimaleffekt på op til 500 watt. Den intelligente cyber® simco® drive servokontrolenhed giver maksimal fleksibilitet takket være sine flere forskellige grænseflader. Sammen med andre servomotorer og -aktuatorer i cyber® dynamic-serien udgør de intelligente servodrev et komplet system. Det er nu muligt at konfigurere over 12.000 forskellige motor-kontrolenhed-kombinationer ved hjælp af modulsystemet.

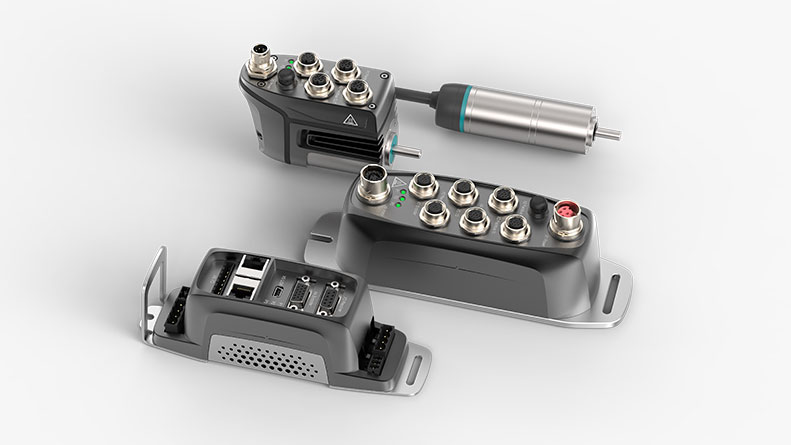

  • Ny generation af vores lille servodrevsystem

    Servomotorer og servoaktuatorer i cyber® dynamic line fuldender serien af intelligente servostyringer cyber® simco® line, så den udgør et komplet drevsystem. Desuden fås den motorintegrerede cyber® dynamic system-variant til størrelse 40.

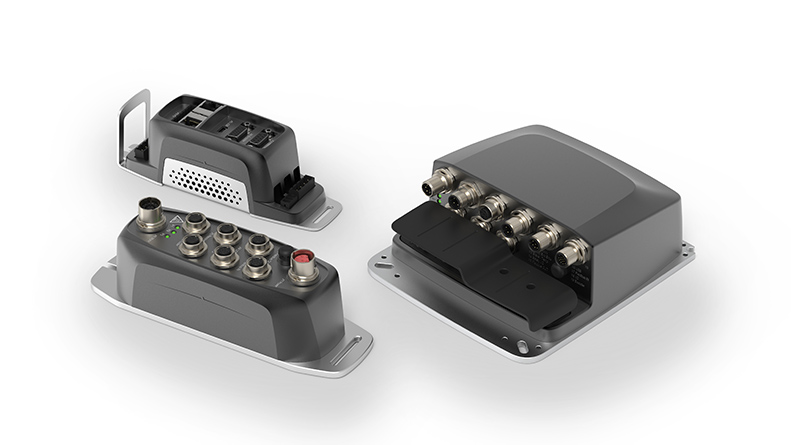

  • Produktfamilien cyber® simco® line

    cyber® simco® drive 2 er en servostyring til sinuskommuterede servomotorer i spændingsområdet 12 til 60 VDC og med en spidseffekt på op til 10 kW.

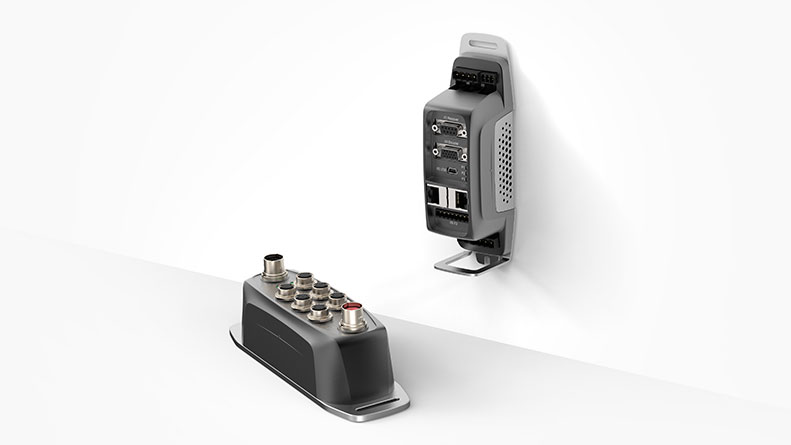

  • Til styringsskab eller decentral brug

    Servostyringerne fås i en styreskabsvariant med sikkerhedsklasse IP20 eller i en decentral version i sikkerhedsklasse IP65.

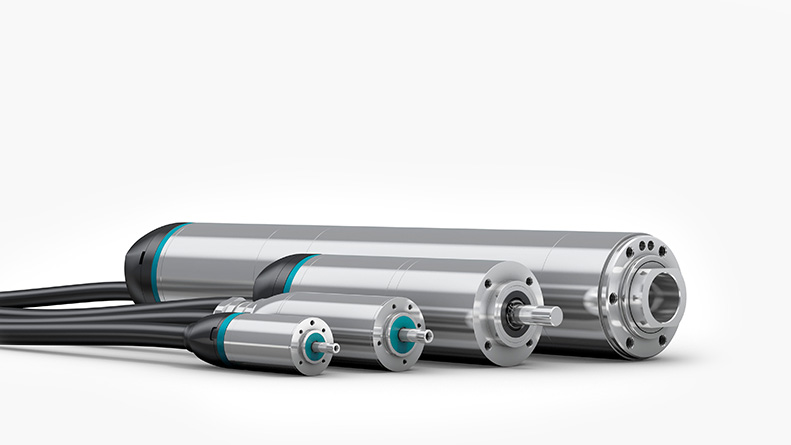

  • Produktfamilien cyber® dynamic line

    De børsteløse servomotorer i cyber® dynamic line findes i fire størrelser og kan som tilvalg udstyres med et planetdrev, et kuglespindel og en holdebremse til størrelse 40.

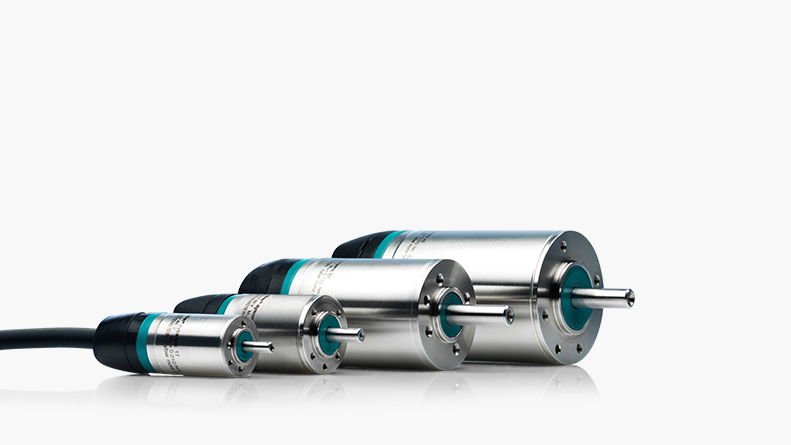

  • cyber®dynamic motors

    Med kvalitetshus i rustfrit stål og absolut enkoder giver motorserien cyber® dynamic line exceptionel driftssikkerhed og præcision.

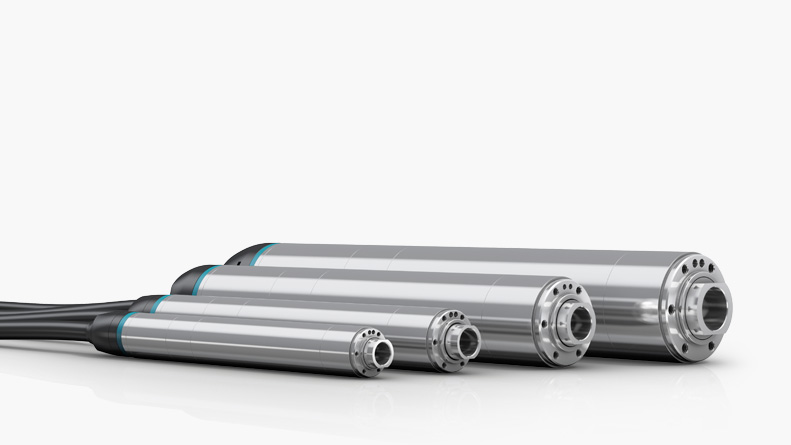

  • cyber® dynamic actuators L

    I de lineære aktuatorer i cyber® dynamic line udgør servomotoren, kugelspindlen, lineærføringen og enkodersystemet en lukket, højintegreret og monteringsfærdig enhed.

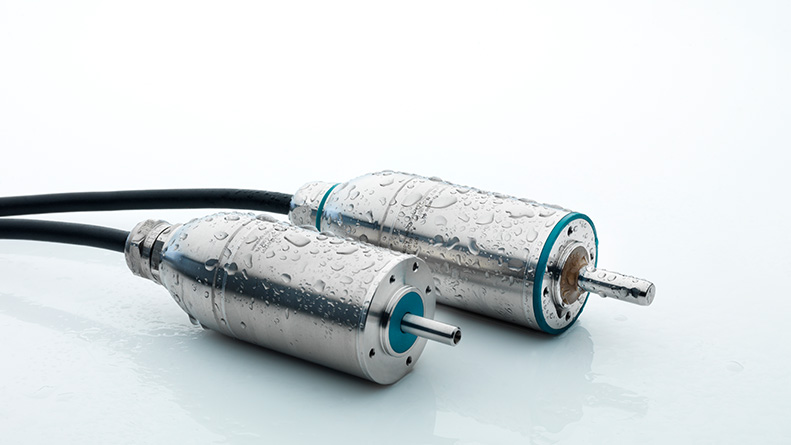

  • Inox - og Hygienic Design

    Servomotorerne og -aktuatorerne i cyber® dynamic line kan som tilvalg fås helt i rustfrit stål (Inox Design) eller i Hygienic Design.

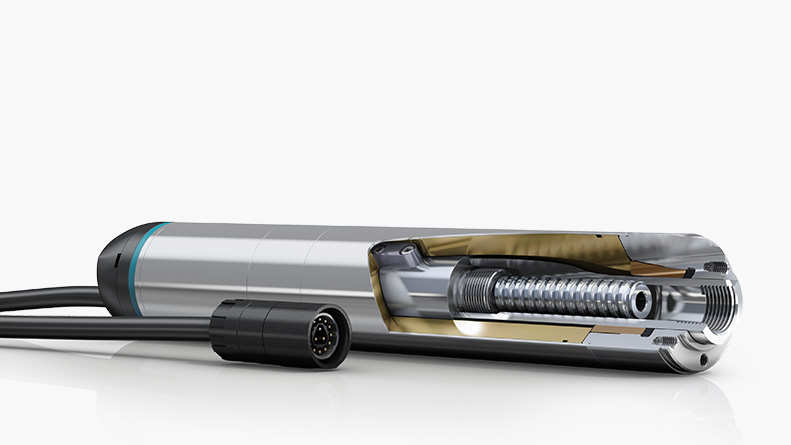

  • Snitbillede af cyber® dynamic actuators L

    De små servomotorer med integreret spindel i fire størrelser med hver to spindelstigninger og to forskellige slaglængder til korte og lange slaglængder.

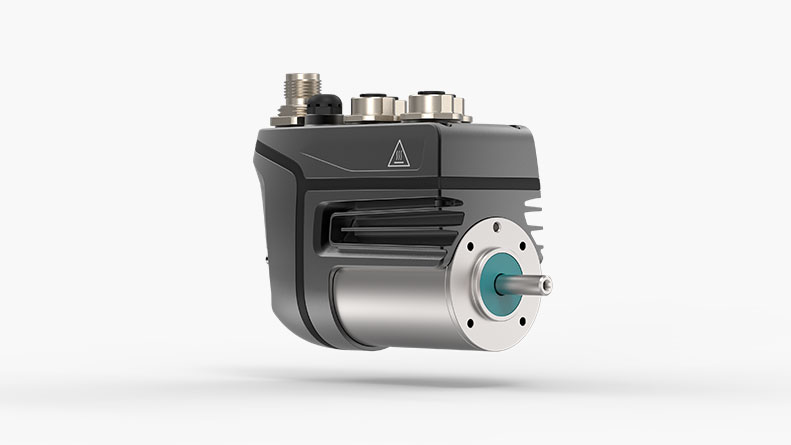

  • Kompakt drevsystem cyber® dynamic system til decentral brug

    Det kompakte drevsystem cyber® dynamic system udgør sammen med en dynamic-motor i størrelse 40 og simco® 2-styringsfamilien en ultrakompakt enhed.


Fremragende løsning til komplekse drevopgaver

Tilslutningsmuligheder

  • Multi-ethernet-variant giver maksimal fleksibilitet

  • Mange realtidsaktiverede feltbusgrænseflader

  • Automatisk indstilling af motorparametre takket være elektronisk typeskilt

Kompakt

  • Størrelsen på de nye styringer er reduceret med cirka 30 %

  • Tilslutningselementer på forsiden letter stikkonfigurationen

  • Kombineret med cyber® dynamic line kan der realiseres ekstremt kompakte drevløsninger

Fleksibilitet

  • Modulprincippet muliggør optimale løsninger til de mest forskelligartede anvendelser
  • Muligheden for integration af multiturn-enkoder, holdebremse, gear eller spindeldrev som tilvalg udvider motorernes funktion

Dynamik

  • Motorer med optimeret inertimoment giver maksimal acceleration

  • Realtidsaktiveret og taktsynkron ethernet-kommunikation

  • Decentral PLC-funktionalitet til aflastning af automatiseringssystemet

Præcision

  • Absolut enkoder med en enkoderopløsning på 12 bit
  • Høj strømopløsning på 14 bit sikrer toppræcis momentindstilling.
  • Styringerne er dimensionerede til maks. strømstyrke op til 30 A og kan styre motorer over hele effektområdet med konstant høj nøjagtighed

Robust og sikker

  • Motorerne fås i sikkerhedsklasser op til IP69K
  • 12 til 60 VDC effektindgang
  • Integreret sikkerhedsfunktion STO opfylder sikkerhedskravene iht. SIL3

Reproducerbarhed

  • Høj processikkerhed, da processerne er reproducerbare
  • Nem at integrere i styringsmiljøet

Rådgivning og dimensionering

  • Individuel rådgivning hos kunden
  • Support-hotline
  • Dimensionering med cymex®
  • Dokumentation i EPLAN

Whitepaper Download

Whitepaper: Forøgelse af maskinens produktivitet ved at bruge et energiopsamlings multiturn-encodersystem

Energiopsamlings-princippet er en teknologi, der kan bruges til at realisere miniaturiserede, vedligeholdelsesfrie og energiselvforsynende multiturn-encodere. Læs vores whitepaper for at finde ud af, hvordan teknologien anvendes i et multiturn-encodersystem, hvilke fordele der er ved at bruge et sådant system, og hvordan den nye teknologi blev implementeret med succes.

Bestil nu

Whitepaper: Anbefalinger for implementeringen af servodrev fra tredjeparter med EtherNet/IP CIP SyncTM

Maskinproducenter fra forskellige industrigrene har høje standarder for dynamiske og præcise bevægelsesstyringsanvendelser i realtid. Ved at integrere CIP SyncTM i servodrev fra tredjeparter kan disse krav opfyldes. Læs vores Whitepaper for yderligere oplysninger om mulighederne og fordelene.

Bestil nu

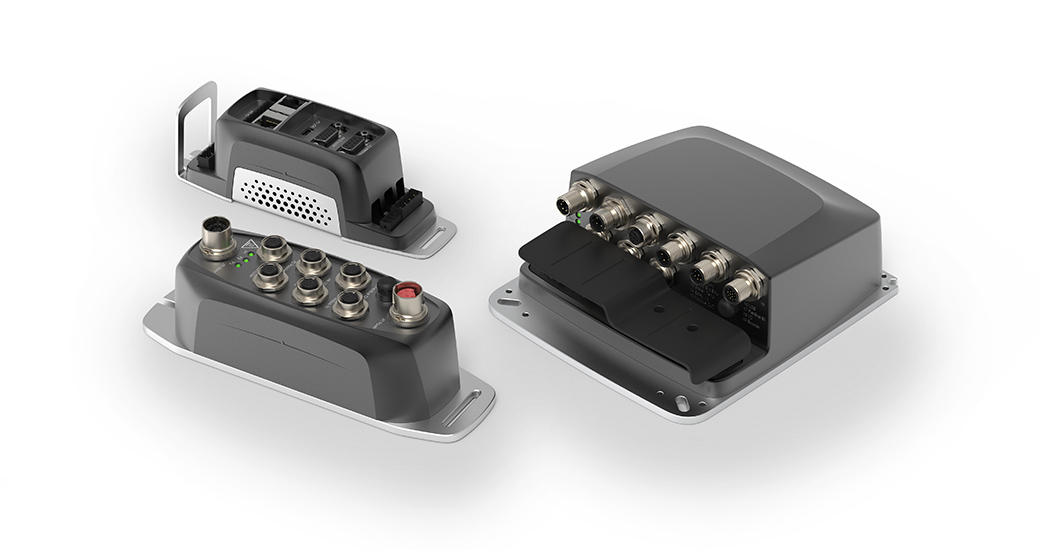

cyber® simco® line

cyber® simco® line omfatter servokontrolenheder til sinuskommuterede servomotorer i spændingsområdet 12 til 60 VDC og med en spidseffekt på 5 kW. Servostyringerne fås i en styreskabsvariant eller i en decentral version i sikkerhedsklasse IP65. I kombination med softwaren MotionGUI med intuitiv betjening muliggøres nem parameterindstilling, ibrugtagning og optimering af systemet samt fleksibel programmering af applikationer.

Nem montering på DIN-skinne – perfekt design til styreskabet

Pladsbesparende installation takket være montering på skinne og brugervenlig stikkonfiguration

Ekstremt kompakt: op til 30 % mindre behov for plads

Mange feltbusgrænseflader og decentral intelligens

Nem montering i maskinen uden ekstra indkapsling takket være sikkerhedsklasse IP65

Sikker nedlukning af systemet i nødsituationer takket være integreret STO (Safe Torque Off) sikkerhedsfunktion iht. SIL3 uden produktivitetstab

Understøttelse af styringsspecifikke drevprofiler og funktionsmoduler

Regelmæssige softwareopdateringer til integration af nye funktionaliteter

Elektronisk typeskilt muliggør automatisk og sikker parameterindstilling af motoren

Ekstremt præcis og dynamisk momentindstilling sikrer højere maskinkapacitet


cyber® dynamic line

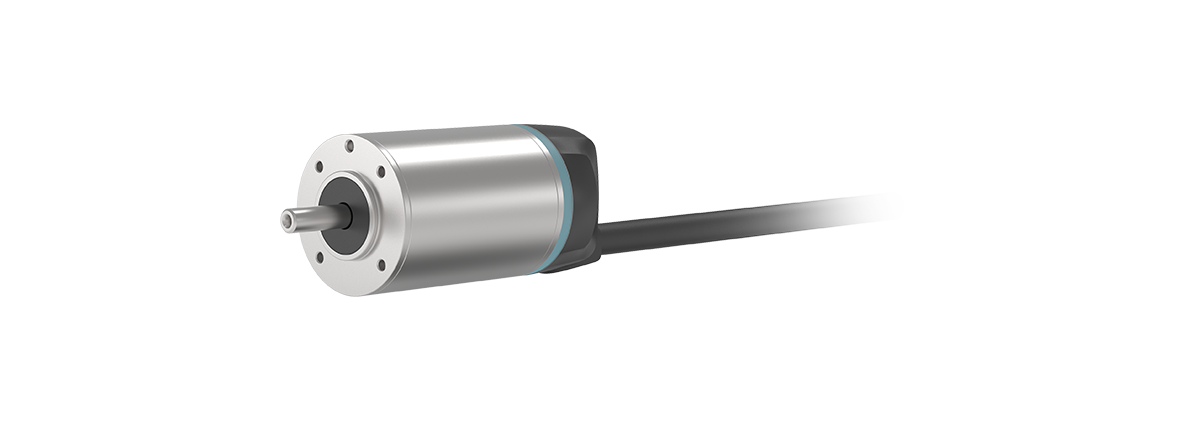

Servomotorer

Servomotorer

De små børsteløse servomotorer i cyber® dynamic line fås i Standard - , Inox – eller Hygienic Design og i fire størrelser med en udvendig diameter fra 17 til 40 mm. I størrelse 32/40 fås motoren også med multiturn-enkoder som tilvalg og i størrelse 40 med holdebremse efter ønske. Med kvalitetshus i rustfrit stål og absolut enkoder giver motorserien exceptionel driftssikkerhed og præcision. Løsningen med ét kabel som virker i kabelslæb og dobbelt afskærmning beregnet til industriel anvendelse.

Løsning med ét kabel til industriel anvendelse

Kvalitetshus i rustfrit stål

Mærkespænding 48 VDC

Sikkerhedsklasse op til IP69K (påbygget)

Absolut enkoder (singleturn), absolut enkoder (multiturn) til størrelse 32/40 eller inkremental enkoder

Med holdebremse som tilvalg til størrelse 40

Løsning med ét kabel til industriel anvendelse

Kvalitetshus i rustfrit stål

Mærkespænding 48 VDC

Sikkerhedsklasse op til IP69K (påbygget)

Absolut enkoder (singleturn), absolut enkoder (multiturn) til størrelse 32/40 eller inkremental enkoder

Med holdebremse som tilvalg til størrelse 40

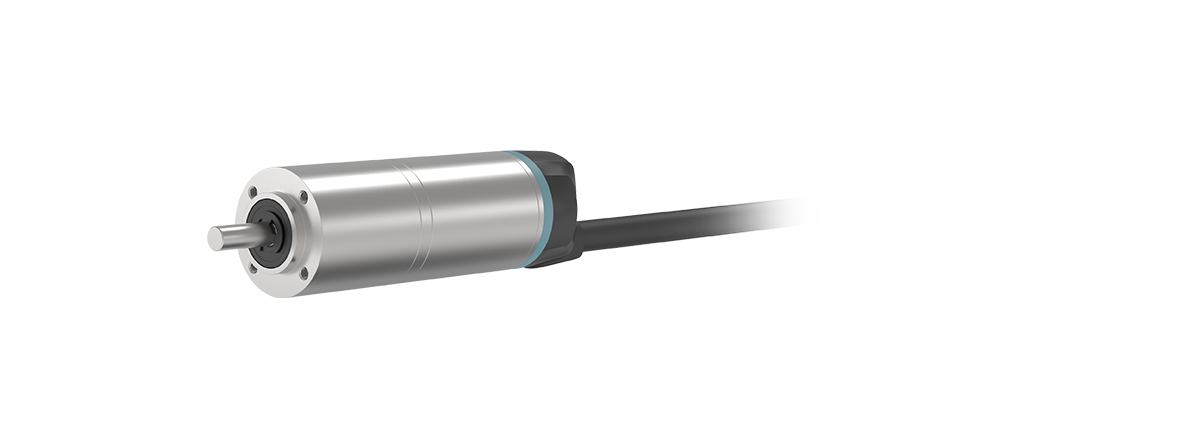

Servoaktuatorer

Servoaktuatorer

De små servomotorer i industriklassen kan kombineres med et- til tretrins planetgear til transmission af momenter op til 22 Nm. Den sammenhængende forbindelse uden ekstra adapterplade gør dem til en ultrakompakt enhed.

Løsning med ét kabel til industriel anvendelse

Kompakt konstruktion uden adapterplade

1-3-trinsudførelse

Planetgear i høj kvalitet

Motor og gear er svejset sammen

Med holdebremse som tilvalg til størrelse 40

Løsning med ét kabel til industriel anvendelse

Kompakt konstruktion uden adapterplade

1-3-trinsudførelse

Planetgear i høj kvalitet

Motor og gear er svejset sammen

Med holdebremse som tilvalg til størrelse 40

Lineære aktuatorer

Lineære aktuatorer

Servomotorerne i industriklassen i cyber® dynamic line med integreret spindel er den ideelle løsning til dynamiske positioneringsopgaver. I aktuatorversionen udgør servomotoren, kugelspindlen, lineærføringen og enkodersystemet en lukket, højintegreret og monteringsfærdig enhed. De udgør et energieffektivt og vedligeholdelsesfrit alternativ til pneumatiske cylindre.

Integreret lineærføring med drejesikring

Lukket skubberør med integreret afstiver

Integreret kuglespindel

Forstærket aksellejring

Sikkerhedsklasse op til IP69K (påbygget)

Med holdebremse som tilvalg til størrelse 40

Integreret lineærføring med drejesikring

Lukket skubberør med integreret afstiver

Integreret kuglespindel

Forstærket aksellejring

Sikkerhedsklasse op til IP69K (påbygget)

Med holdebremse som tilvalg til størrelse 40

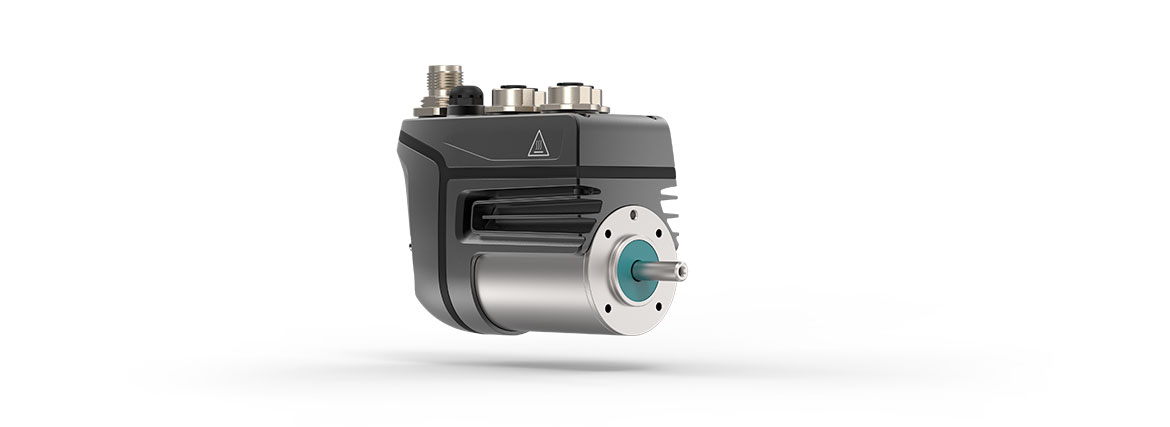

cyber® dynamic system

Servomotorer

Servomotorer

I denne variant udgør en motor i størrelse 40 mm sammen med en specialudførelse af styringshuset en ultrakompakt enhed, som finder plads under selv de mest trange monteringsforhold og eliminerer kabelarbejde, ud over spændingsforsyningen og feltbuskommunikation. cyber® dynamic system har desuden decentral styringsintelligens til udførelse af selvstændig positioneringsopgaver. Den egner sig således optimalt til integration i koncepter, hvor der er behov for effektiv aflastning af kommunikationsinfrastrukturer og maskinstyringer.

Ultrakompakt enhed af motor og styring

Ideel til trange monteringsforhold

Minimeret kablingsbehov

Mange feltbusgrænseflader og decentral intelligens

Sikkerhedsklasse på IP65 (påbygget)

Absolut enkoder (singleturn), absolut enkoder (multiturn)

Med holdebremse som tilvalg

Ultrakompakt enhed af motor og styring

Ideel til trange monteringsforhold

Minimeret kablingsbehov

Mange feltbusgrænseflader og decentral intelligens

Sikkerhedsklasse på IP65 (påbygget)

Absolut enkoder (singleturn), absolut enkoder (multiturn)

Med holdebremse som tilvalg

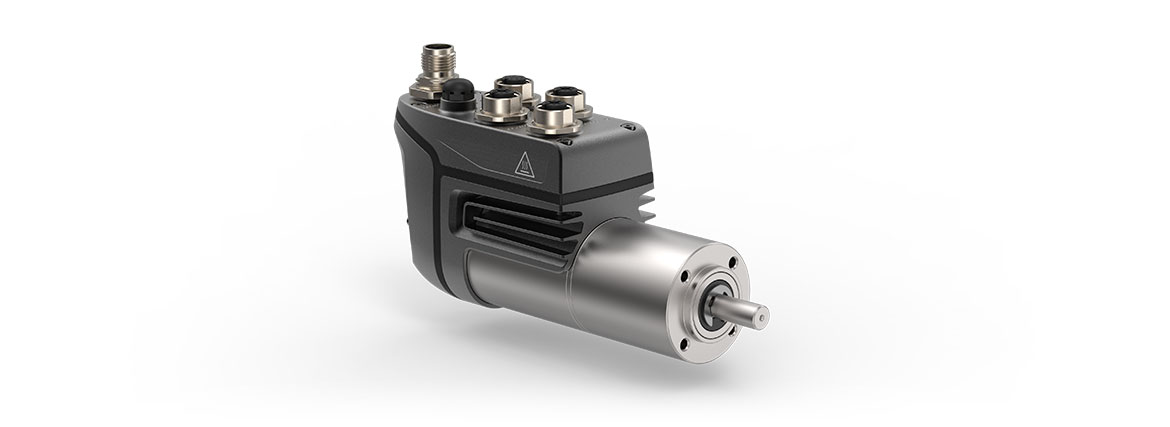

Servoaktuatorer

Servoaktuatorer

De små servomotorer i industriklassen med integreret drevelektronik kan kombineres med et- til tretrins planetgear til transmission af momenter op til 22 Nm. Den sammenhængende forbindelse uden ekstra adapterplade gør dem til en ultrakompakt enhed.

Planetgear i høj kvalitet

1-3-trinsudførelse

Kompakt konstruktion uden adapterplade (ved GCP-gear)

Motor og gear er svejset sammen

Med holdebremse som tilvalg

Planetgear i høj kvalitet

1-3-trinsudførelse

Kompakt konstruktion uden adapterplade (ved GCP-gear)

Motor og gear er svejset sammen

Med holdebremse som tilvalg

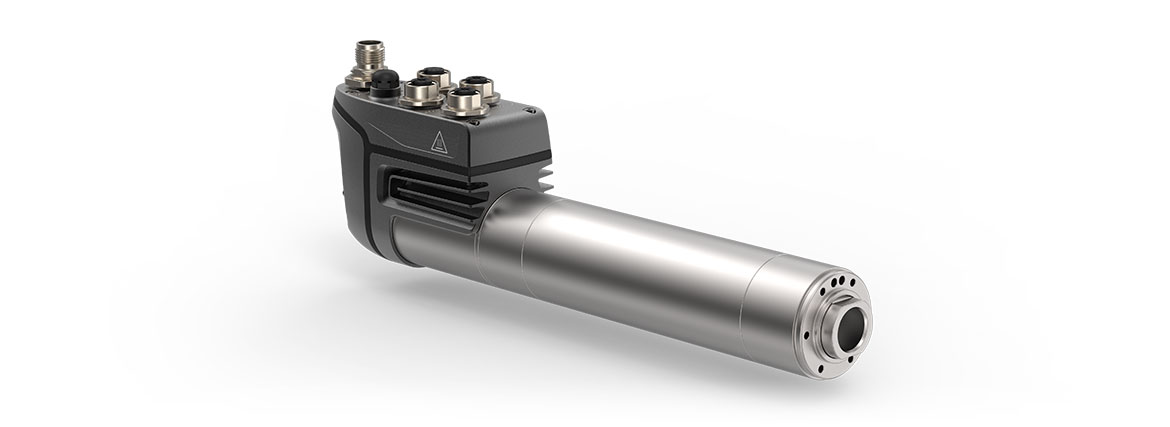

Lineære aktuatorer

Lineære aktuatorer

Det kompakte drevsystem cyber® dynamic system med integreret spindel er den ideelle løsning til dynamiske positioneringsopgaver. I aktuatorversionen udgør servomotoren, kugelspindlen, lineærføringen og enkodersystemet en lukket, højintegreret og monteringsfærdig enhed. De udgør et energieffektivt og vedligeholdelsesfrit alternativ til pneumatiske cylindre.

Sikkerhedsklasse på IP65

Forstærket aksellejring

Integreret lineærføring med drejesikring

Integreret kuglegevinddrev

Lukket skubberør med integreret afstiver

Med holdebremse som tilvalg

Sikkerhedsklasse på IP65

Forstærket aksellejring

Integreret lineærføring med drejesikring

Integreret kuglegevinddrev

Lukket skubberør med integreret afstiver

Med holdebremse som tilvalg

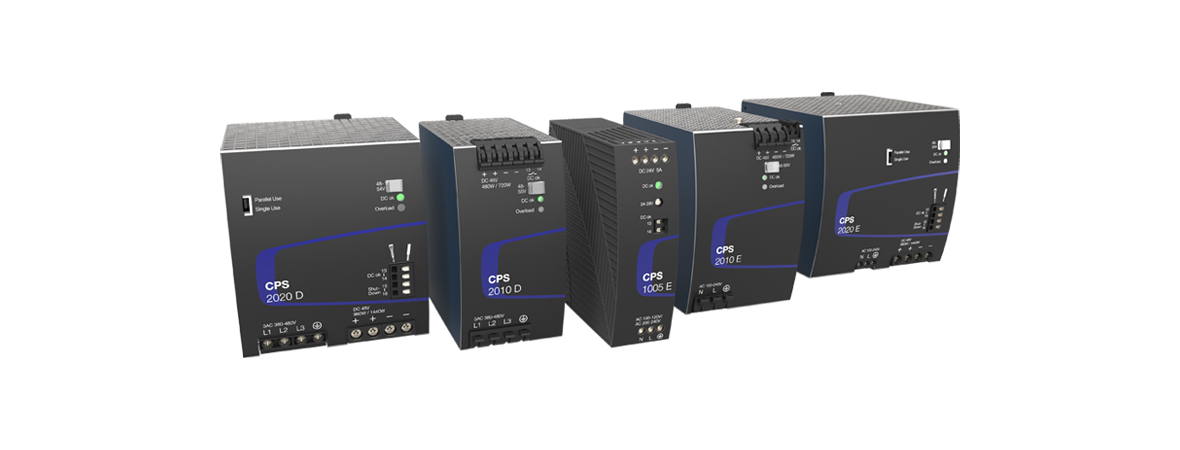

cyber® power supply

De effektive strømforsyninger til DIN-skinner fra serien cyber® power supply udgør et perfekt supplement til det industrielle lille servodrevsystem. Porteføljen omfatter enkelt- og trefasede strømforsyninger til DIN-skinner, som arbejder med en udgangsspænding på 24-55 V DC og en effekt på op til 960 W.

Let montering takket være DIN-skinnedesign

Kompakt design

Optimeret overbelastningsadfærd (korttids-overbelastningskapacitet op til 150%)

Effektivitet op til 95%

Enkelt- og trefaset bredt inputområde


Praktisk anvendelse

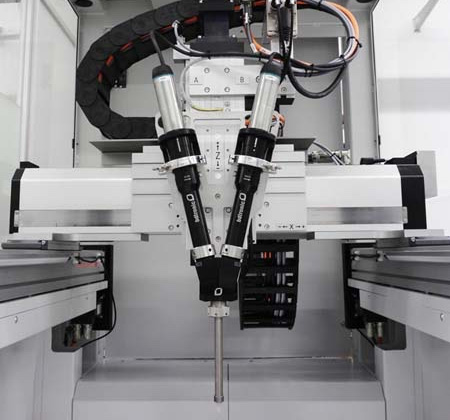

PRÆCIS DOSERING AF BITTESMÅ MÆNGDER

I samarbejde med ingeniører og teknikere har vi udviklet en optimal løsning, der opfylder kravene til målesystemet.


Markus Rieger, salgsdirektør i Tyskland, bdtronic

PRÆCIS DOSERING AF BITTESMÅ MÆNGDER

Læs mere

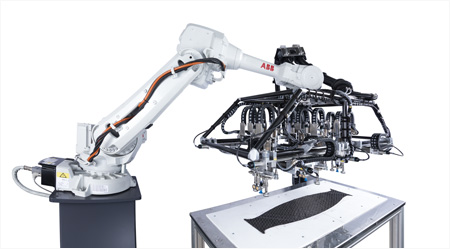

SERVOTEKNOLOGI GIVER EDDERKOPPEGRIBER MAKSIMAL FLEKSIBILITET

I modsætning til f.eks. pneumatik kræver servoteknologien også fleksibel håndtering uden behov for mekanisk omstilling. Det var en af processens fordele.


Michael Schneiderbauer, Product Development, FILL

SERVOTEKNOLOGI GIVER EDDERKOPPEGRIBER MAKSIMAL FLEKSIBILITET

Læs mere
