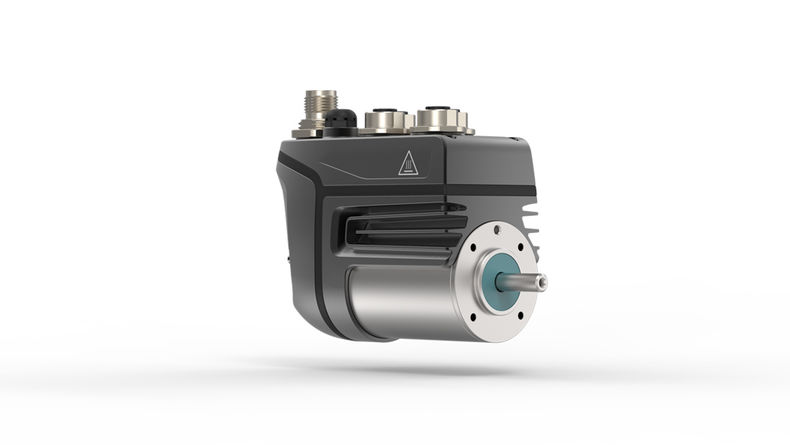

  • Drevsystem cyber® dynamic system (motorstørrelse 40)

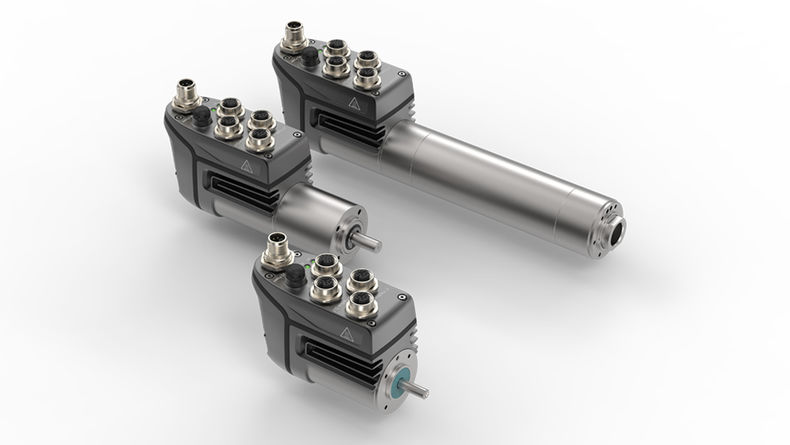

  • Produktfamilie cyber® dynamic system

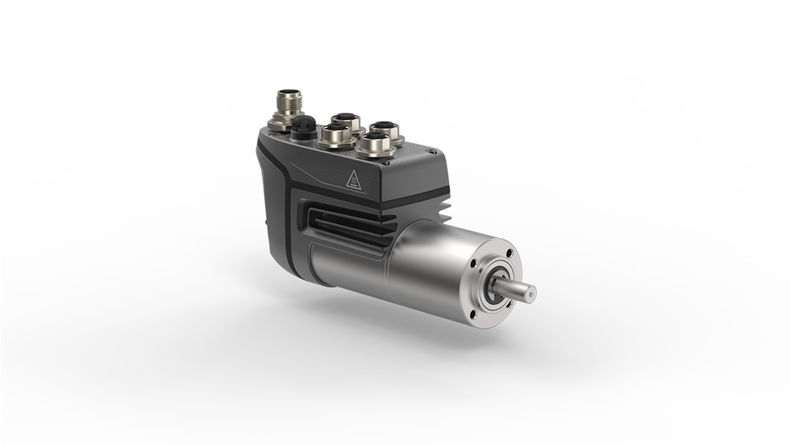

  • cyber® dynamic system med GCP-gear (1-3 trin)

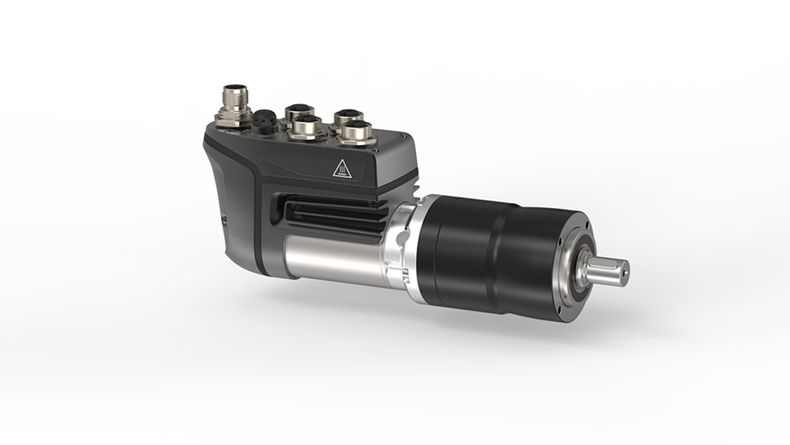

  • cyber® dynamic system med NP-gear (1-2 trin)

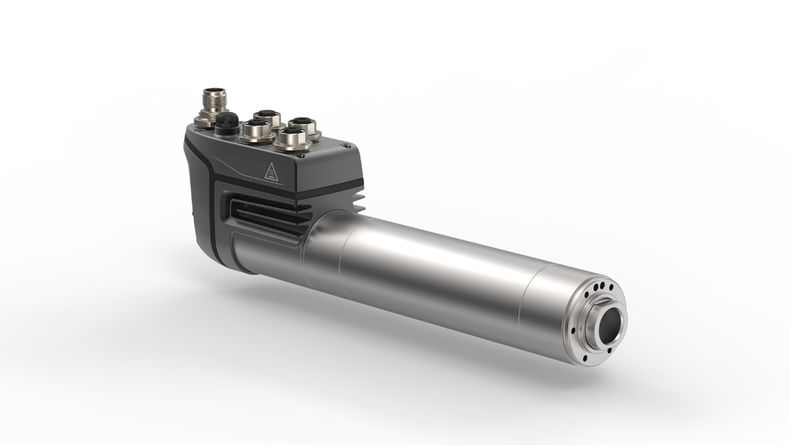

  • cyber® dynamic system med kugleskrue (kort og lang slaglængde)

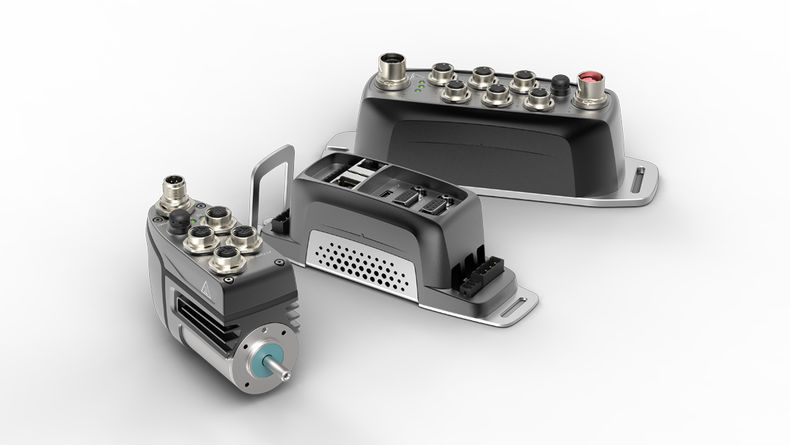

  • cyber® dynamic system og servostyreenhed simco® drive 2 (IP20 / IP65)

  • Lille servodrevesystem: cyber® simco® drive 2, cyber® dynamic system og cyber® dynamic line

konnektiv – kompakt – dynamisk

Det industrielle drevsystem cyber® dynamic system tilbyder maksimal konnektivitet takket være dets multi-ethernet-grænseflade og overbeviser med decentraliseret intelligens. De inerti-optimerede motorer og høj strømopløsning sikrer også yderst dynamiske og præcise bevægelser. Systemet er det professionelle valg til decentraliserede anvendelser ved krævende omgivelsesbetingelser med begrænset installationsplads.

Dette system fås valgfrit med forskellige encoderversioner samt planetgear, kugleskrue og holdebremse.

Whitepaper: Anbefalinger for implementeringen af servodrev fra tredjeparter med EtherNet/IP CIP SyncTM

Maskinproducenter fra forskellige industrigrene har høje standarder for dynamiske og præcise bevægelsesstyringsanvendelser i realtid. Ved at integrere CIP SyncTM i servodrev fra tredjeparter kan disse krav opfyldes. Læs vores Whitepaper for yderligere oplysninger om mulighederne og fordelene.

Bestil nu

Fremragende løsning til komplekse bevægelsesopgaver

Konnektivitet

  • Multi-ethernet-version
  • Mange realtidskompatible feltbusgrænseflader
  • Automatisk indstilling af parametre takket være elektronisk typeskilt
  • Hurtig ibrugtagning & Tilslutning til PLC

Kompakthed

  • Decentraliseret løsning kombinerer motor og servodrev
  • Motorstørrelse 40 mm
  • Lavt pladsbehov tæt på anvendelsen

Dynamik

  • Inerti-optimerede motorer for maksimal acceleration
  • Realtidskompatibel og isokron ethernet-kommunikation
  • Decentraliseret PLC-funktionalitet for aflastning af automatiseringssystemet
  • Realisering af synkrone og dynamiske bevægelsesprofiler

Præcision

  • Absolut encoder med encoderopløsning på 12 bit
  • Høj strømopløsning på 14 bit til momentstyring med højpræcision
  • Lave cyklustider for meget dynamiske og præcise anvendelser

Robusthed og sikkerhed

  • Beskyttelsesklasse IP65 for decentraliserede anvendelser i krævende omgivelser
  • 12 til 60 VDC bredt inputområde
  • Integreret sikkerhedsfunktion STO opfylder sikkerhedskrav iht. SIL3

Fleksibilitet

  • Modulprincip muliggør optimale løsninger for mange forskellige anvendelser
  • Valgfri integration af en multiturn-encoder, holdebremse, gear eller kugleskrue

Produktversioner

Servomotorer

Servomotorer

I denne version danner en 40 mm motor sammen med en specialversion af servodrevets hus en ultrakompakt enhed, der passer ind i selv de mest begrænsede installationspladser og eliminerer kabelføring undtagen for strømforsyning og feltbuskommunikation. Desuden har cyber® dynamic system en decentraliseret styringsintelligens for implementeringen af en uafhængig positioneringsoperation. Det gør det ideelt egnet til integration i koncepter, hvor formået er effektiv aflastning af kommunikationsinfrastrukturer og maskinstyringer.

Ultrakompakt enhed af motor og styreenhed

Ideelt til selv meget begrænset installationsplads

Absolut encoder (singleturn), absolut encoder (multiturn)

Valgfrit med holdebremse

Beskyttelsesklasse IP65 (monteret)

Kabelføring minimeret

Flere feltbusgrænseflader og decentraliseret intelligens

Ultrakompakt enhed af motor og styreenhed

Ideelt til selv meget begrænset installationsplads

Absolut encoder (singleturn), absolut encoder (multiturn)

Valgfrit med holdebremse

Beskyttelsesklasse IP65 (monteret)

Kabelføring minimeret

Flere feltbusgrænseflader og decentraliseret intelligens

Servoaktuatorer

Servoaktuatorer

De små industrielle servomotorer med integreret drevelektronik kan kombineres med planetgear med et til tre trin for at konvertere momenter på op til 22 Nm. Takket være en sammenhængende tilslutning danner de en yderst kompakt enhed uden ekstra adapterplade.

Valgfrit med holdebremse

Meget kompakt – adapterplade ikke nødvendig (med GCP-gear)

Et til tre trin

Planetgear med høj præcision

Motor og gear svejset sammen til én enhed

Valgfrit med holdebremse

Meget kompakt – adapterplade ikke nødvendig (med GCP-gear)

Et til tre trin

Planetgear med høj præcision

Motor og gear svejset sammen til én enhed

Lineære aktuatorer

Lineære aktuatorer

Det kompakte drevsystem cyber®dynamic system med integreret kugleskrue er den ideelle løsning til dynamiske positioneringsprocesser. Ved versionen med aktuator danner servomotoren, kugleskruen, det lineære styr og encodersystemet en lukket, højintegreret enhed, der er klar til installation. De udgør et energieffektivt og vedligeholdelsesfrit alternativ til trykluftcylindre.

Beskyttelsesklasse IP65

Forstærket stødleje

Indbygget lineær føring med antirotationsmekanisme

Integreret kugleskrue

Lukket stødstang med integreret visker

Valgfrit med holdebremse

Beskyttelsesklasse IP65

Forstærket stødleje

Indbygget lineær føring med antirotationsmekanisme

Integreret kugleskrue

Lukket stødstang med integreret visker

Valgfrit med holdebremse

Lille servodrevsystem

Højdynamiske servomotorer i størrelserne 17-40 mm (valgfrit med gear og kugleskrue)

Talrige feltbusgrænseflader og decentral intelligens

Sikker nedlukning af systemet i nødstilfælde takket være integreret STO-sikkerhedsfunktion (Safe Torque Off) iht. SIL3 uden produktivitetstab

Pladsbesparende installation takket være stabling og brugervenlig stik konfiguration

Elektronisk typeskilt muliggør automatisk og sikker indstilling af motorparametre

Enkel installation i maskinen uden ekstra indkapsling takket være beskyttelsesklasse IP65

Servostyreenheden cyber® simco® drive 2, motorserien cyber® dynamic line og cyber® dynamic system passer perfekt sammen i alle henseender.

Man kan vælge mellem talrige forskellige feltbus -grænseflader for let tilslutning til styreenheder på højere niveau.
