Iskruning på den nemme måde

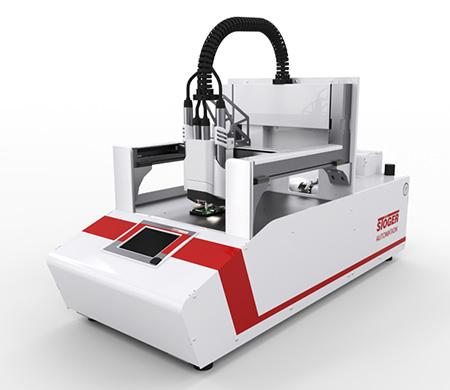

Montering med bittesmå skruer, (f.eks. M1 X 2 mm), der typisk anvendes i mobiltelefoner og høreapparater, er en kompleks opgave for automatiserede iskruningssystemer på grund af den omhyggelige placering af skruerne og de lave, men præcise momentkrav. STÖGER AUTOMATION er specialister i iskrunings- og fastgørelsessystemer, og de har udviklet en banebrydende håndterings- og samlingsløsning med højdynamiske små servomotorer fra cyber® dynamic-serien og servoforstærkere med realtidsfunktion fra WITTENSTEINs cyber® simco® drevserie.

En banebrydende udvikling
De kompakte motorer og drevforstærkere fra WITTENSTEIN gjorde det muligt for STÖGER AUTOMATION at implementere en særdeles innovativ løsning til pålidelig opsamling, indsættelse og fastgørelse af miniskruer uden behov for ekstra sensorer. Ved hjælp af en særlig MotionTask er det muligt at registrere og få vist det nøjagtige moment via drevkontrolenheden i forbindelse med stramning af skruen. De afgørende fordele ved vores drevløsning var de begrænsede udvendige mål af de små industrielle servomotorer, deres lave masse og intelligente drevforstærkere med høj skiftefrekvens og en exceptionelt høj strømopløsning. Hertil kommer den variable konfiguration af grænsefladerne til mere avancerede kontrolenheder, da de automatiske skruetrækkere kan anvendes som individuelle enheder, f.eks. i en version med X/Y-aksesystem, eller i større systemer. WITTENSTEIN cyber motor har udviklet en lineær aktuator til Z-aksen med det formål at føre skruen under iskruningen, hvilket er en overbevisende faktor på grund af sin funktionalitet og høje omkostningseffektivitet.


STÖGER AUTOMATION – FØRENDE INDEN FOR ISKRUNINGS- OG FASTGØRELSESSYSTEMER

STÖGER AUTOMATION – FØRENDE INDEN FOR ISKRUNINGS- OG FASTGØRELSESSYSTEMER

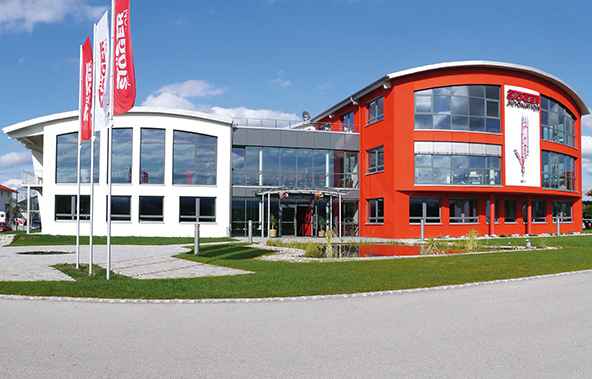

STÖGER AUTOMATION GmbH i Königsdorf, Bayern er den førende leverandør af avancerede, højeffektive iskruningsløsninger til forskellige emnetyper.

Læs mere

NOGET AF EN UDFORDRING

WITTENSTEINs servoteknologi hjalp os med at udvikle et iskruningssystem, der sætter nye standarder for miniskruer.


Lorenz Stöger

NOGET AF EN UDFORDRING

Læs mere

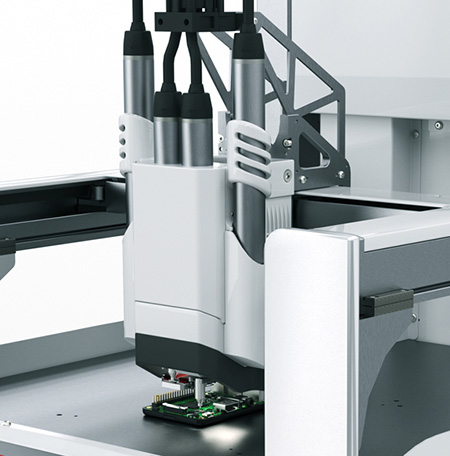

HASTIGHED ER IKKE ALT

HASTIGHED ER IKKE ALT

Iskruningsprocessen udføres med et moment på under 0,05 Nm, mens en bevægelsesopgave reducerer spændingshastigheden for at sikre en optimal, sikker forbindelse med et defineret moment.

Læs mere

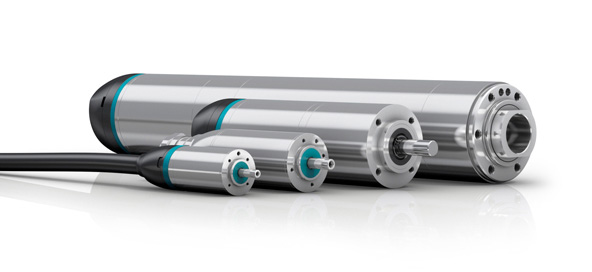

KOMPAKTE, DYNAMISKE OG PRÆCISE – SMÅ SERVOMOTORER I CYBER® DYNAMIC-SERIEN

KOMPAKTE, DYNAMISKE OG PRÆCISE – SMÅ SERVOMOTORER I CYBER® DYNAMIC-SERIEN

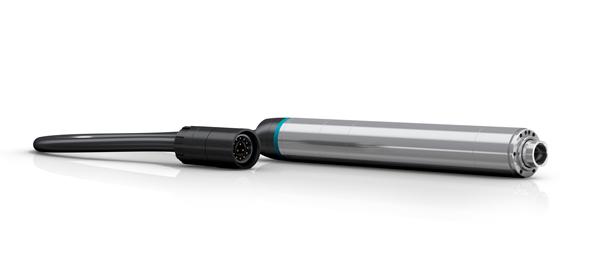

Størrelse 22 i dynamic-serien, der anvendes til dette formål, sikrer ikke kun det perfekte forhold mellem hastighed og moment, det giver også mulighed for at minimere afstanden mellem iskruningssystemets to spindeldrev. Skruerne kan således iskrues på steder, der normalt er utilgængelige, og iskruningscellen har et ekstremt lille areal.

Læs mere

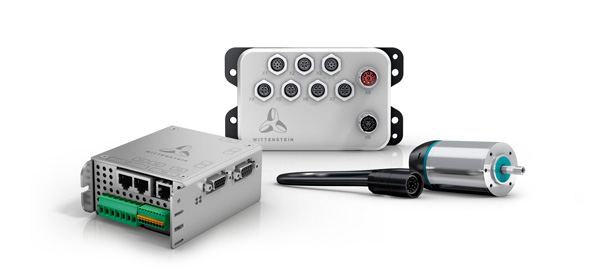

PROGRAMMERBARE BEVÆGELSESOPGAVER MED HØJ OPLØSNING – CYBER® SIMCO® DRIVE SERVOFORSTÆRKERE

PROGRAMMERBARE BEVÆGELSESOPGAVER MED HØJ OPLØSNING – CYBER® SIMCO® DRIVE SERVOFORSTÆRKERE

Hver motor i de små drevsystemer kontrolleres af en drevforstærker i simco® drive serien.

Læs mere

SERVODREV KLAR TIL AT SKALERE ISKRUNINGSSYSTEMET

SERVODREV KLAR TIL AT SKALERE ISKRUNINGSSYSTEMET

cyber® simco® drive-servoforstærkere og de små servomotorer i cyber® dynamic-serien gjorde det muligt for STÖGER AUTOMATION at realisere en højeffektiv drevløsning til deres iskruningssystem til miniskruer. Den industrielle løsning gør det nemt for producenten at indstille systemparametre samt tilslutte og idriftsætte systemet.
