Tandstænger

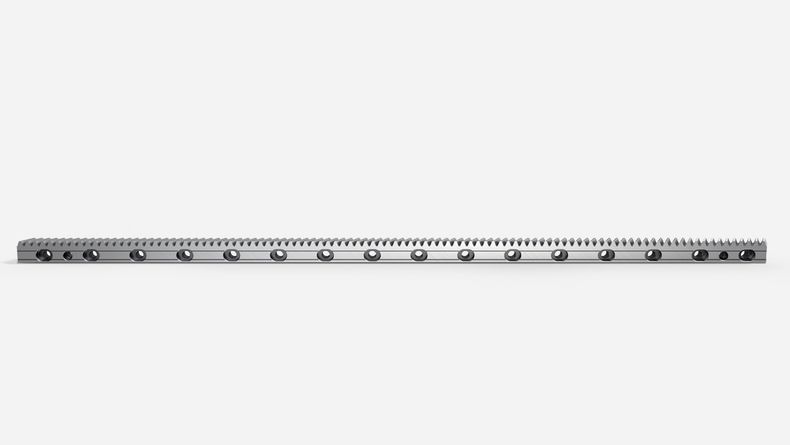

  • Tandstang med INIRA®-option

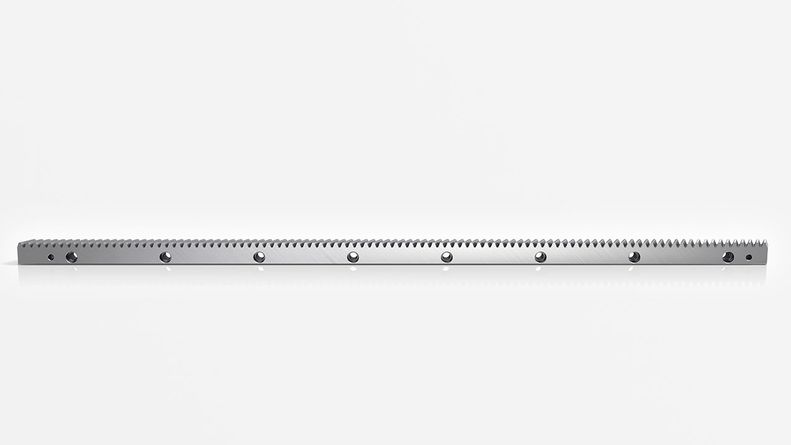

  • Tandstang med standard monteringssystem

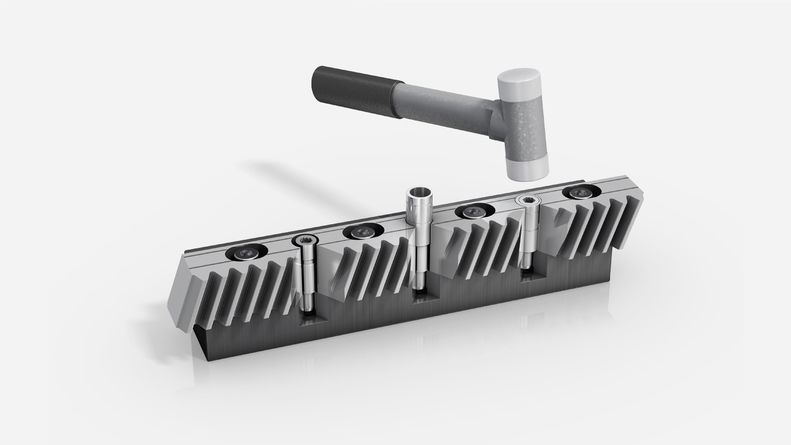

  • INIRA® pinning tilbyder pin fri klemning af tandstænger, hvilket reducerer montagetiden betydeligt

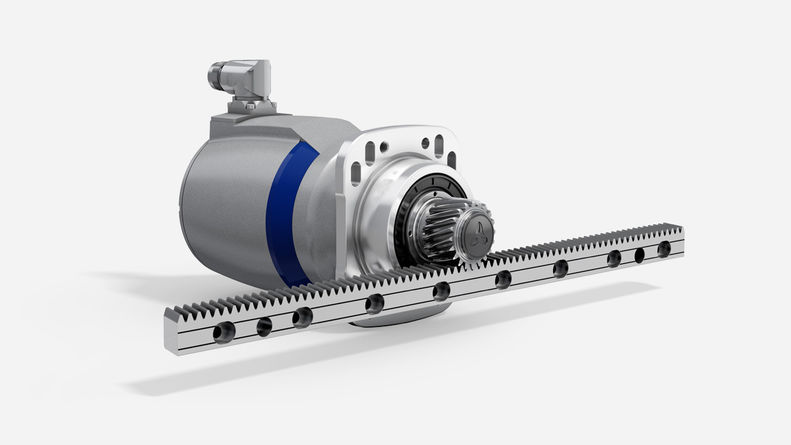

  • Premium linear system med premo® High Line

Den passende tandstang til alle behov

Det siger sig selv, at det at finde den passende tandstang er en væsentlig komponent i realiseringen af dine maskinkoncepter. Du vil med garanti finde den perfekte tandstang i vores portefølje. Du kan vælge den ideelle tandstang til dine behov, afhængigt af dine krav med hensyn til rundgangsnøjagtighed, positioneringsnøjagtighed, lineær kraft og nem installering.

INIRA® – revolutionen inden for tandstangsmontering

Downloads

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

+45 40 26 50 10

www.wittenstein.dk

  • Tekniske data
Segment VærdiAvanceretPremium
Modulm [mm]1,5, 2, 3, 42; 3; 4; 5; 6; 82; 3; 4; 5; 6; 8
Længde a)L [mm]500 - 2000167 – 2000 a)167 – 1000 a)
Borafstandl1 [mm]12562,5 b); 12562,5 b); 125
Rundgangsnøjagtighed Niveau 2Niveau 2, 3Niveau 3, 4
Positionsnøjagtighed Niveau 2Niveau 2, 3Niveau 3, 4
Liniær kraft Niveau 1Niveau 2, 3, 4Niveau 3, 4
Skrueskåret fortanding ✓✓✓
Lige fortanding - c)- c)- c)
INIRA® - c)✓✓
Kundespecifik længde og boringer ✓ c)✓ c)✓ c)

Tekniske data for det lineære drev er resultatet af samspillet mellem gear, tandhjul og tandstang.
Se de foretrukne lineære systemer i kataloget eller individuelle konfigurationsmuligheder i cymex®.

a) Tilgængelige mellemlængder afhængig af modul

b) 62,5 mm boreafstand i forbindelse med niveau 4 lineær kraft

c) På forespørgsel

Produkthighlights

Pålidelighed

Træthedsstyrkedimensionering af gearingen undgår bekostelig maskinstilstand

Effektivitet

INIRA® muliggør en betydelig reduktion i montagetiden og reducerer dermed gennemløbstider.

Positionsnøjagtighed

Baseret på det respektive krav kan den passende variant vælges til applikationen.
