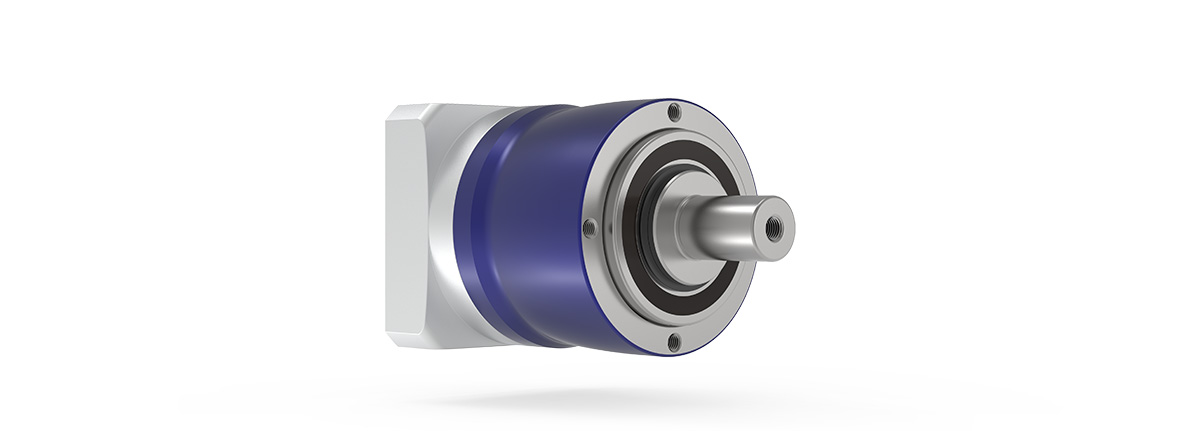

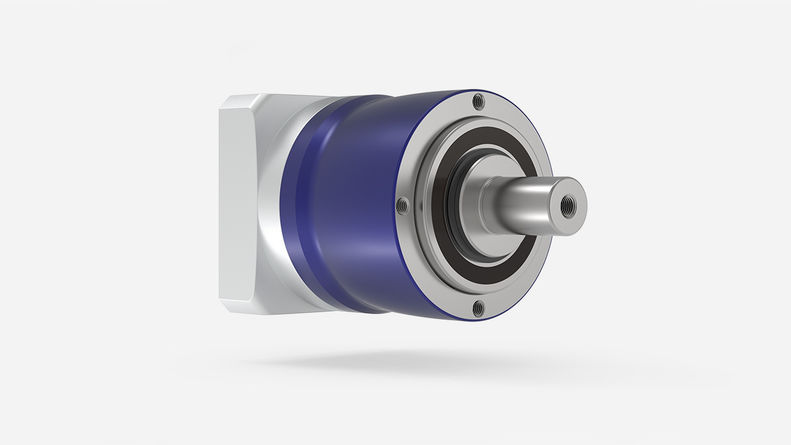

NP planetgear

NP – planetgear med LP⁺ udgangsgeometri
Motormontering alpha Value Line planetgear og vinkelgear

Individuelle talenter

alpha Value Line er velegnet overalt og repræsenterer den mest økonomiske løsning uanset kravene. For eksempel er NP planetgearet ideelt til alle anvendelsesområder i mellemklassen, der kræver en udgangsaksel.

Få mere at vide

Downloads

Technical data / Dimension sheets (6 MB)
Catalog alpha Basic Line & alpha Value Line (23 MB)
Ordering code / CAD data NP
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)
Teknisk dokumentation (inkl. betjeningsvejledning) (3 MB)
Motor mounting video alpha Value Line

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

+45 40 26 50 10

info@wittenstein.dk

www.wittenstein.dk

Produkttype		NP
Version		MF / MA
Udveksling		3 - 100
Antal størrelser		5
Max. slør ^c)	j_t [buemin]	Standard ≤8
Max. moment	T_2a [Nm]	18 - 800
Max. indgangshastighed	n_1Max [o/min.]	10000

^c) I forhold til referencestørrelser

Detaljeret oversigt efter størrelse

Udgangstype
Glat aksel	✓
Aksel med not^d)	✓
Indgangstype
Motormonteret	✓
Karakteristik
Fødevaregodkendt smøremiddel ^{a) b)}	✓
Systemløsninger
Lineært system (tandstang / tandhjul)	✓
Tilbehør (se produktsider for yderligere oplysninger)
Kobling	✓

^a) Effektreduktion: Tekniske data fås på forespørgsel

^b)Kontakt WITTENSTEIN alpha

^d) Effektreduktion: Til detaljeret dimensionering bedes du bruge vores dimensioneringssoftware cymex^®

Produkthighlights

High-end segmentets todelte spændenavsystem

Mærket med tilspændingsmomenter for sikker, hurtig motormontering
Garanterer de bedste synkroniseringsegenskaber

Udgangstype

Fås med glat aksel

Høj udvekslingsvariation

Stort antal forhold (i=3 til i=100)
Tilgængelig i de almindelige binære forhold

Differentieret effekttæthed

Versionen med HIGH TORQUE tillader en endnu højere momenttæthed for størrelserne 015 – 035

High-end segmentets todelte spændenavsystem

Mærket med tilspændingsmomenter for sikker, hurtig motormontering
Garanterer de bedste synkroniseringsegenskaber

Udgangstype

Fås med glat aksel

Høj udvekslingsvariation

Stort antal forhold (i=3 til i=100)
Tilgængelig i de almindelige binære forhold

Differentieret effekttæthed

Versionen med HIGH TORQUE tillader en endnu højere momenttæthed for størrelserne 015 – 035

WITTENSTEIN alpha i alle akser

Planetgear med lille vridslør

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premium kvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
