NP / NPL / NPS / NPT / NPR planetgear

  • NP – planetgear med LP+ udgangsgeometri

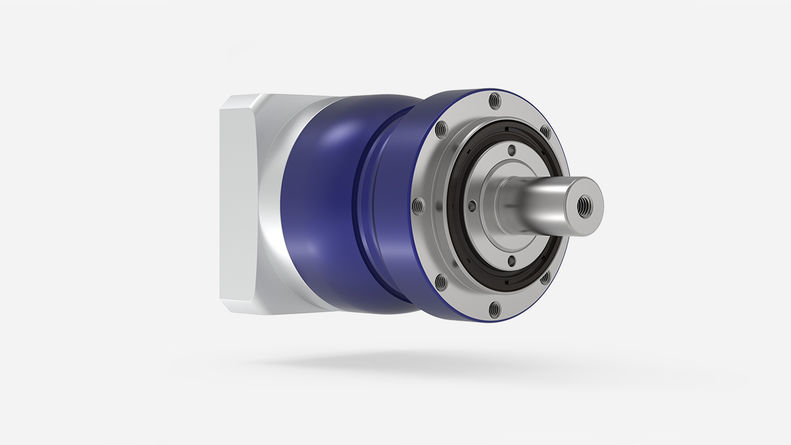

  • NPL – planetgear med LP+ udgangsgeometri

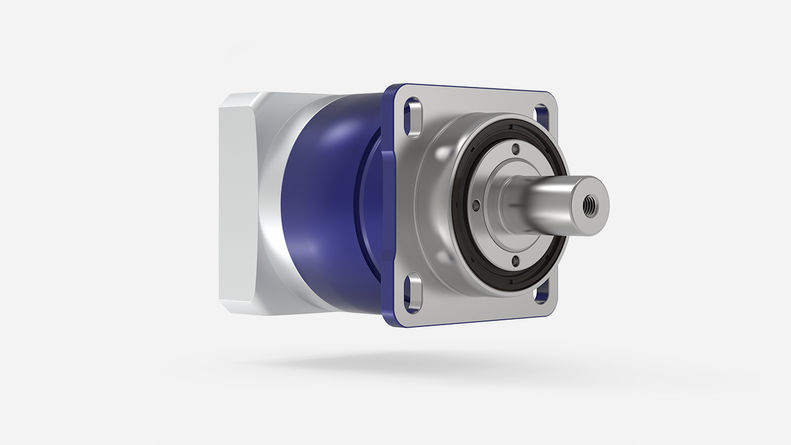

  • NPR – Planetgear med ny udgangsgeometri – tilpasset lineære applikationer

  • NPS – planetgear med SP+ udgangsgeometri

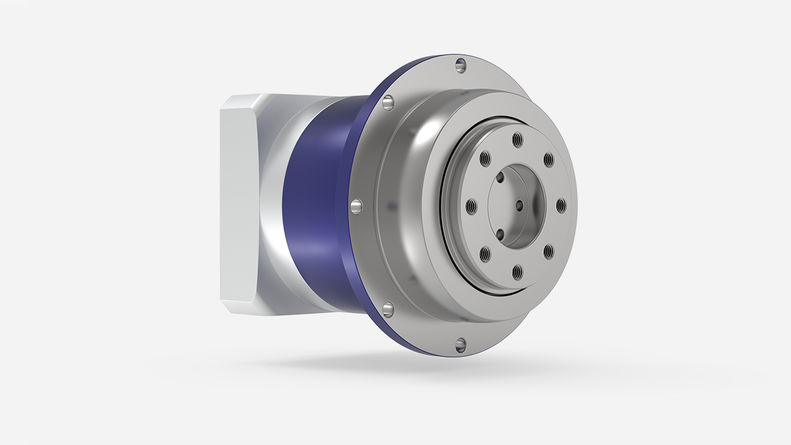

  • NPT – planetgear med TP+ udgangsgeometri

  • Motormontering alpha Value Line planetgear og vinkelgear

Individual Talents

alpha Value Line er egnet til mange formål og udgør den mest økonomiske løsning uanset kravene til driften af aksler i så at sige alle brancher. Alle indgangs- eller udgangsinterface til alpha Value Line blev udviklet som et kompatibelt supplement til WITTENSTEIN alphas eksisterende high-end produktsortiment. Du nyder godt af en optimal fleksibilitet med hensyn til design, montering og drift.

Læs mereHurtig onlinedimensionering

Downloads

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

+45 40 26 50 10

www.wittenstein.dk

  • Versioner og deres anvendelse
  • Tekniske data
  • Alternativ
EgenskaberNP
MF-version		NPS
MF-version		NPL
MF-version		NPT
MF-version		NPR
MF-version
Effekttæthed++++++++++

Positionsnøjagtighed

+++++
Høj indgangshastighed++++++++++
Vridstivhed++++++++++
Pladsbesparende design++++++
ApplikationNP
MF-version		NPS
MF-version		NPL
MF-version		NPT
MF-version		NPR
MF-version
Cykliske applikationer (DC ≤ 60%)✓✓✓✓✓
Kontinuerlig drift (DC ≥ 60%)✓✓✓✓
Til høje aksial- og radialkræfter ✓✓ ✓

Detaljeret oversigt efter størrelse

  NP
MF-version		NPS
MF-version		NPL
MF-version		NPT
MF-version		NPR
MF-version
Udvekslingi3 - 1003 - 1003 - 1003 - 1003 - 100
Antal størrelser 54454

Maks. slør

jt [arcmin]Standard ≤ 8Standard ≤ 8Standard ≤ 8Standard ≤ 8Standard ≤ 8
Maks. momentT2α [Nm]18 - 80080051 - 80018 - 70051 - 800
Maks. indgangshastighedn1Max [rpm]1000080008000100008000





 NP
MF-version		NPS
MF-version		NPL
MF-version		NPT
MF-version		NPR
MF-version
Udgangstype
Glat udgangsaksel✓✓✓ ✓
Udgangsaksel med not✓✓✓ ✓
Udgangsaksel med stjernenot ✓✓ ✓
Udgangsflange   ✓
indgangstype
Motormonteret version✓✓✓✓✓
Design
HIGH TORQUE✓✓✓✓✓
Levnedsmiddelsmøring a) b)✓✓✓✓✓
Tilbehør
Koblinger✓✓✓✓✓
Tandstang✓✓✓ ✓
Tandhjul✓✓✓ ✓
B5-flange✓

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha
