RP⁺ planetgear

RP⁺ planetgear med flange

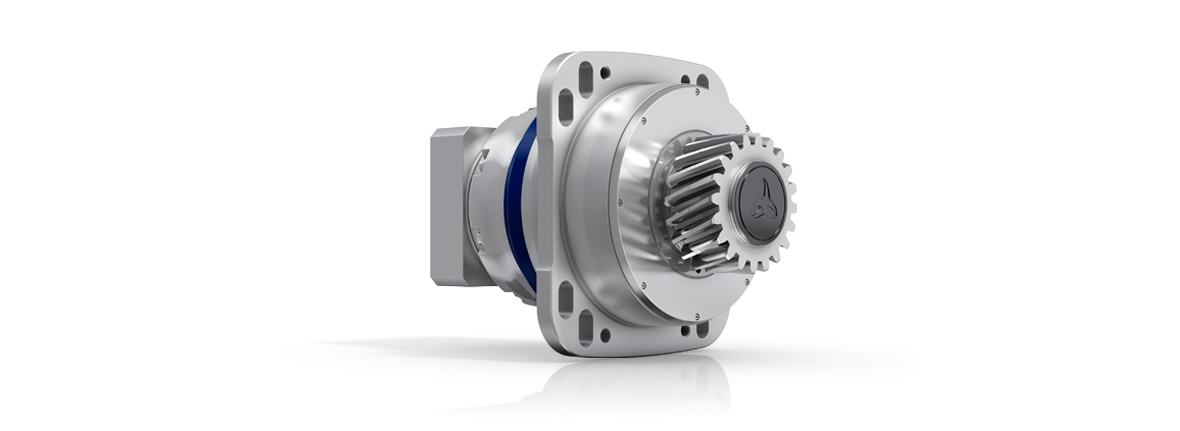

RP⁺ planetgear med tandhjul
Premium Linear System med RP⁺ planetgear og den innovative tandstang INIRA^®
Motormontering alpha Premium Line planetgear

Kraftcentret med høj præcision

Denne gearserie sætter standarder med hensyn til effekttæthed, modularitet og nem installation. Det bruges i alle sammenhænge, hvor de individuelle krav langt overstiger, hvad der tidligere har været muligt. RP⁺ gear kombinerer alle fordelene ved den velkendte gearserie:

Reduceret slør på ≤1 buemin
Maksimal effekttæthed
Ekstremt jævnt kørende takket være skråtfortanding

Kontakt vores repræsentant i Danmark eller os direkte via mail info@wittenstein.dk for at få yderligere oplysninger eller CAD-data.

Downloads

Technical data / Dimension sheets (2 MB)
Catalog alpha Premium Line (18 MB)
Ordering code / CAD data RP⁺
Henvisningsblad adapterplade (1 MB)
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)
Teknisk dokumentation (inkl. betjeningsvejledning) (3 MB)
Motor mounting video alpha Advanced Line / alpha Premium Line

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

+45 40 26 50 10

info@wittenstein.dk

www.wittenstein.dk

Produkttype		RP⁺	RP⁺
Version		MF	MA
Udveksling		4 - 10	5,5 - 220
Antal størrelser		3	5
Max. slør ^c)	j_t [buemin]	Standard ≤3 Reduceret ≤1	Standard ≤1 Reduceret –
Max. moment	T_2a [Nm]	352 - 2560	583 - 10450
Max. indgangshastighed	n_1Max [o/min.]	5000	6250
Vridstivhed	C_t21 [Nm/buemin]	610	2000
Max. tiltmoment	M_2KMax [Nm]	11000	34000

^c) I forhold til referencestørrelser

Detaljeret oversigt efter størrelse

Produkttype	RP⁺	RP⁺
Version	MF	MA
Udgangstype
Flange	✓	✓
Systemudgang	✓	✓
Indgangstype
Motormonteret	✓	✓
Karakteristik
Flange med tilpasningshuller (standard)	✓	✓
Fødevaregodkendt smøremiddel ^{a) b)}	✓	✓
Optimeret inertimoment ^a)	✓	✓
Systemløsninger
Lineært system (tandstang / tandhjul)	✓	✓
Servoaktuator	✓	✓

^a) Effektreduktion: Tekniske data fås på forespørgsel

^b)Kontakt WITTENSTEIN alpha

Produkthighlights

Konsekvent høj ydeevne

Konstant slør i hele gearets levetid sikrer en konstant høj ydeevne.

Lav vedligeholdelse

Højeste kvalitetsstandarder garanterer en lang levetid og forlænger vedligeholdelsesintervallerne.

Maskininterface

Integrerede tilpasningshuller letter placeringen af tandstang og tandhjul, mens det øger systemets samlede stivhed gennem eliminering af yderligere plader.

Kræfter

Forstærkede lejer modstår de højeste kræfter – samtidig med at de bevarer et kompakt design.

Positionsnøjagtighed

Minimalt slør og størst mulig stivhed sikrer maksimal positioneringsnøjagtighed på værktøjets midtpunkt.

Pålidelighed

Ekstremt pålidelige gear forhindrer omkostningsintensive maskinstop.

Kan modstå høje tiltmomenter

Integrerede tilpasningshuller reducerer design- og installationskravene til et minimum

Anvendelse tilpasset perfekt til maksimal levetid

Optimeret til anvendelsesområder med tandstang og tandhjul

Kan modstå høje tiltmomenter

Integrerede tilpasningshuller reducerer design- og installationskravene til et minimum

Anvendelse tilpasset perfekt til maksimal levetid

Optimeret til anvendelsesområder med tandstang og tandhjul

WITTENSTEIN alpha i alle akser

Planetgear med lille vridslør

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premium kvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
