XP+ planetgear

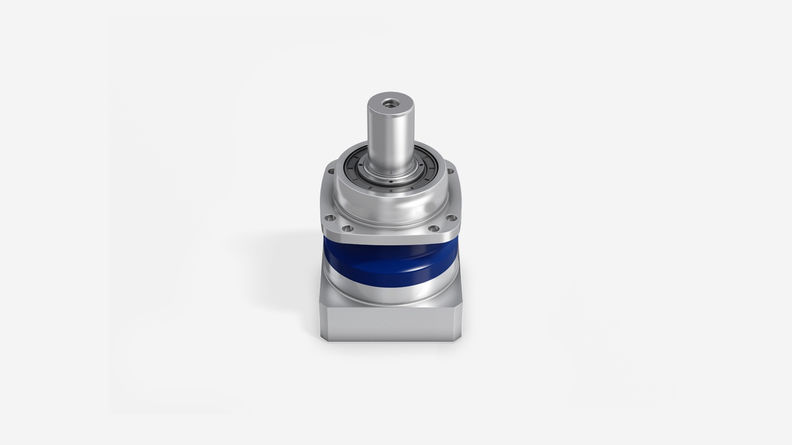

  • XP+ planetgear med glat aksel

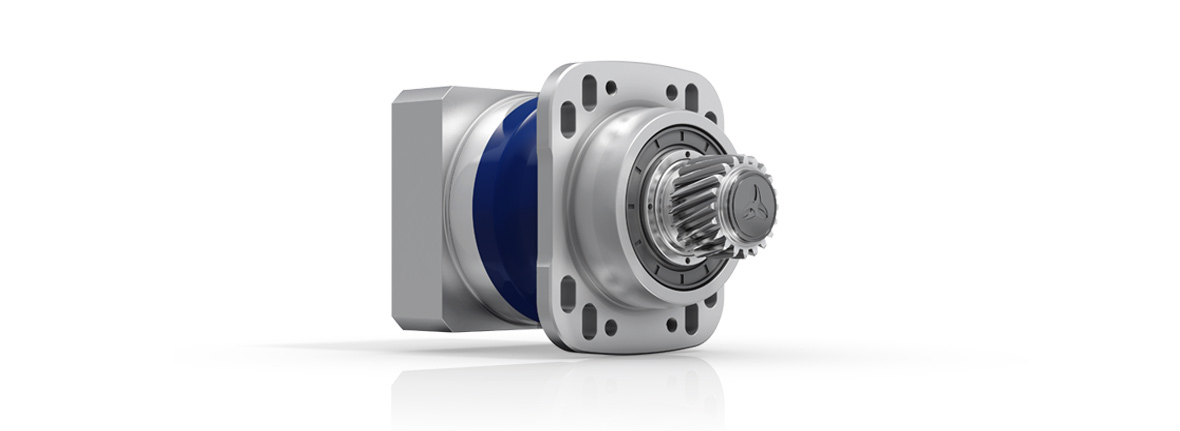

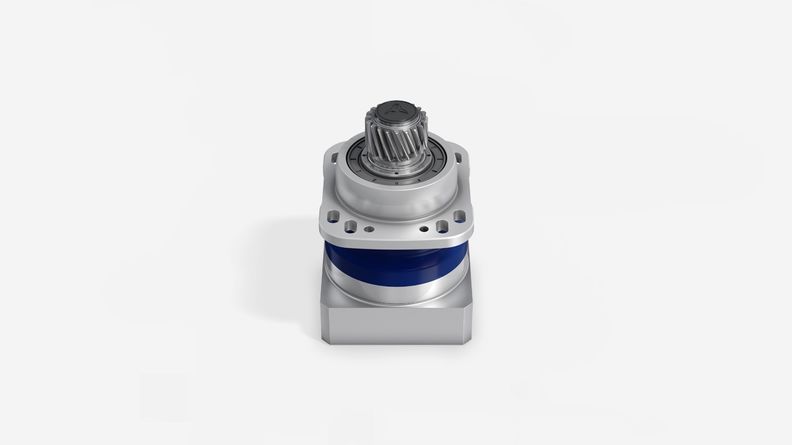

  • XP+ planetgear med tandhjul og langsgående huller

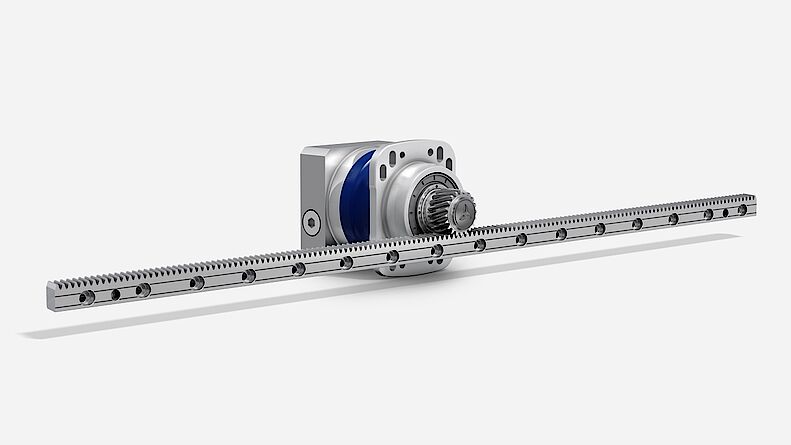

  • Premium Linear System med XP+ planetgear med langsgående huller og den innovative tandstang INIRA®

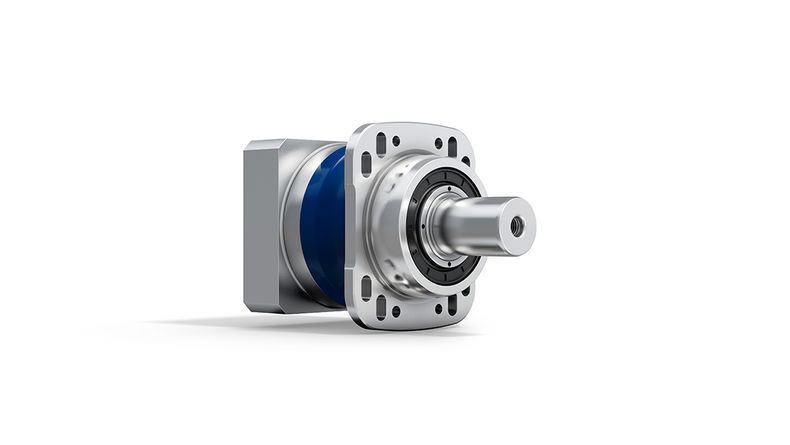

  • XP+ planetgear med R-flange

  • Installationsplads XP+ vs. industristandard

  • Motormontering alpha Advanced Line / alpha Premium Line planetgear

Perfektion i en helt ny dimension

XP+ med specielt designet udgang og ekstremt kompakt design tilbyder nye dimensioner inden for kraftoverførsel, der overstiger industristandarderne. XP+ imponerer med den højeste momenttæthed på markedet – kombineret med maksimal vridstivhed og tiltmomentkapacitet,

  • Kortere cyklustid, fordi accelerationen maksimeres
  • Højere tilladte masser og proceskræfter
  • Jævnere løb og højere repeterbarhed
  • Implementering af lineære systemer med høj præcision
  • Pladsbesparelser ved reduktion i størrelse

Kontakt vores repræsentant i Danmark eller os direkte for at få yderligere oplysninger eller CAD-data via mail info@wittenstein.dk.

Sammen finder vi den optimale drevløsning

Vi bruger vores cymex® 5-software til at opnå et komplet design af drivlinjer med fokus på anvendelsesformålet. Er du en Xpert, der selv vil dimensionere et drev med et XP+ gear? I så fald skal du bestille din cymex® 5 Premium-licens med det samme.

Bestil cymex® 5 Premium nu

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

  • Tekniske data
  • Alternativ
Produkttype XP+XP+ HIGH TORQUEXP+ HIGH SPEED
Version MFMAMC
Driftsform Cyklisk driftCyklisk driftKontinuerlig drift
Udvekslingc) 3 - 1005,5 - 553 - 100
Antal størrelser 544

Maks. slør  c)

jt [buemin]Standard

≤ 3

Reduceret
≤ 1

Standard
≤ 1
Standard

≤ 4

Reduceret
≤ 2

Maks. momentT2a [Nm]56 - 3840290 - 440068 - 880
Maks. indgangshastighedn1Max [o/min.]750075006000
VridstivhedCt21 [Nm/buemin]290350290
Maks. tiltmomentM2KMax [Nm]325632563256

c) I forhold til referencestørrelser

 XP+XP+XP+
 MFMAMC
Udgangstype
Glat aksel
Aksel med not d)
Aksel med stjernenot (DIN5480)
Blind hulaksel
Systemudgang
Indgangstype
Motormonteret
Gear med indgangs- og udgangsaksel

Karakteristik


Flange med tilpasningshuller (standard)
Levnedsmiddels smøremiddel a) b)
Optimeret inertimoment a)
Systemløsninger
Lineært system (tandstang / tandhjul)
Servoaktuator
Tilbehør (se produktsider for yderligere oplysninger)
Kobling
Klemkobling

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha

d) Effektreduktion: Til detaljeret dimensionering bedes du bruge vores dimensioneringssoftware cymex®

Produkthighlights

Produktivitet

Fremragende momenttæthed og stivhed reducerer cyklusvarigheden

Lav vedligeholdelse

Højeste kvalitetsstandarder garanterer en lang levetid og forlænger vedligeholdelsesintervallerne.

Besparelser

Vinkelgearet med meget høj drejningsmomentkapacitet tillader nye maskinkoncepter, for eksempel lejeløse design.

Proceskvalitet

Konstant lavt slør i hele gearets levetid kombineret med høj vridstivhed muliggør den størst mulige positionsnøjagtighed.

Driftssikkerhed

Ekstremt pålidelige gear forhindrer omkostningsintensive maskinstop.

Kompakthed

XP+ giver den højeste momenttæthed sammenlignet med industristandarden, hvilket gør det muligt at bruge mindre størrelser.

Enestående fortandingskvalitet minimerer torsionsslør

Flere outputtilvalg

Specielt designet output til overførsel af ekstremt høje momenter, kan modstå høje tiltmomenter

Enestående fortandingskvalitet minimerer torsionsslør

Flere outputtilvalg

Specielt designet output til overførsel af ekstremt høje momenter, kan modstå høje tiltmomenter

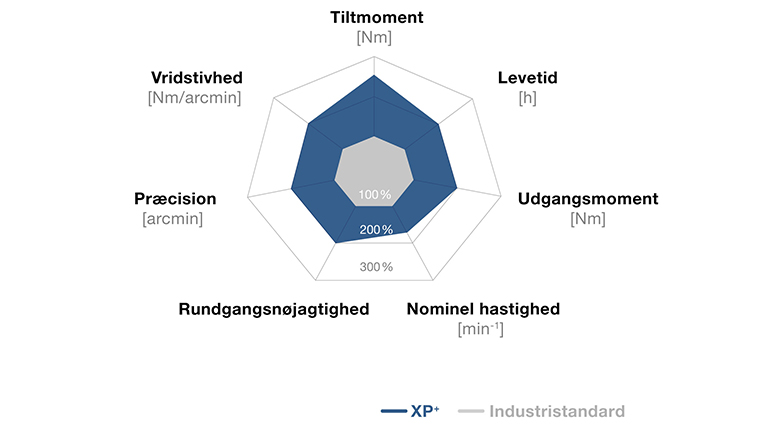

XP+ sammenlignet med industristandarden

XP+ – Xtra produktivitet, præcision og pladsbesparelse

Leder du efter et gear, der langt overstiger industristandarder med hensyn til drejningsmoment, opdelt momentkapacitet og vridstivhed?
XP+ i alpha Premium Line giver adskillige tekniske fordele, der forbedrer ydeevnen flere gange, for eksempel med meget korte cyklustider og optimal styrbarhed af din drivaksel. Dette kompakte "kraftværk" giver dig også mulighed for at reducere installationspladsen yderligere.

WITTENSTEIN alpha i alle akser

Planetgear med lille vridslør

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premium kvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
