SC+ vinkelgear

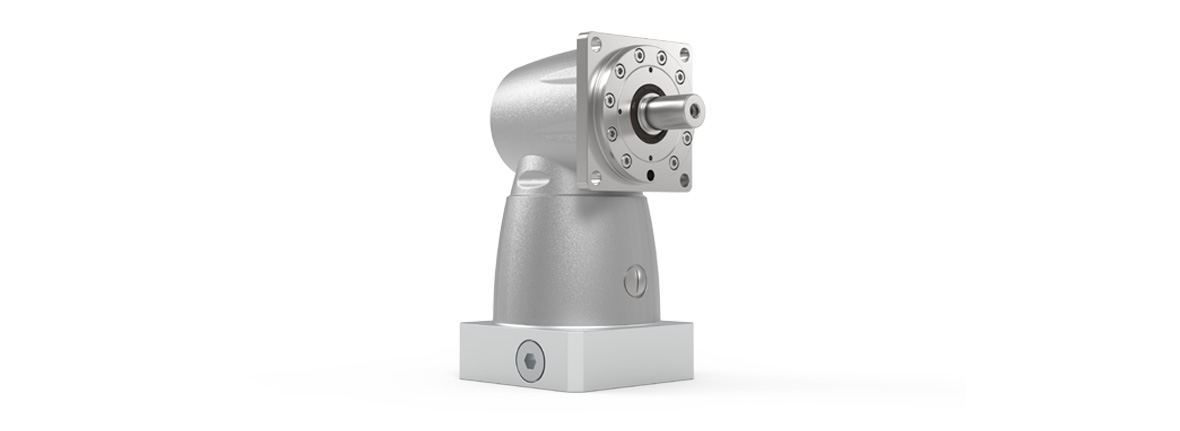

  • SC+ vinkelgear med udgangsaksel

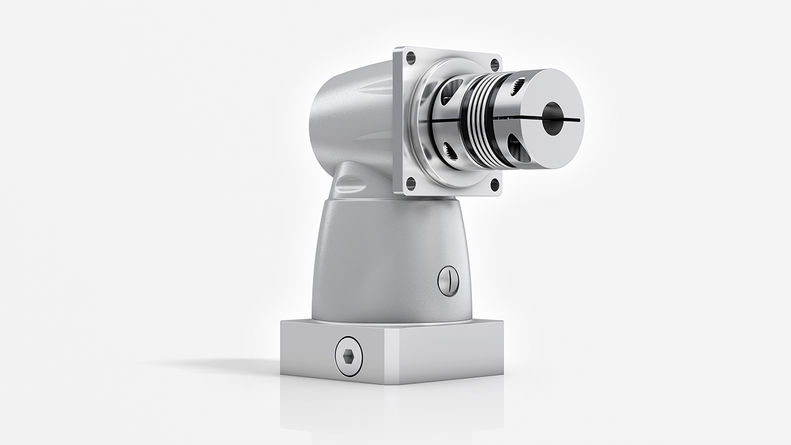

  • SC+  vinkeltandhjul med metalbælgkobling

  • Motormontering alpha Advanced Line / alpha Premium Line vinkelgear

Høj ydeevne med lav udveksling

Vinkelgear med lavt slør med udgangsaksel til lave udvekslingsforhold. Med sit korte design i aksialplanet bruges gearserien SC+ i kompakte maskiner. De overbeviser især på dynamiske anvendelsesområder, der kræver høj præcision og effektivitet.

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

  • Tekniske data
  • Alternativ
Produkttype SC+
Version MF
Udveksling 1 - 2
Antal størrelser 5

Max. slør c)

jt [buemin]Standard

≤4
Reduceret

Max. momentT2a [Nm]12 - 378
Max. indgangshastighedn1Max [o/min.]6000
VridstivhedCt21 [Nm/buemin]22
Max. tiltmomentM2KMax [Nm]1910

c) I forhold til referencestørrelser

Udgangstype
Glat aksel

Aksel med not d)

Indgangstype
Motormonteret

Karakteristik


Fødevaregodkendt smøremiddel a) b)
Systemløsninger
Lineært system (tandstang / tandhjul)
Tilbehør (se produktsider for yderligere oplysninger)
Kobling

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha

d) Effektreduktion: Til detaljeret dimensionering bedes du bruge vores dimensioneringssoftware  cymex®

Produkthighlights

Konsekvent høj ydeevne

Konstant slør i hele gearets levetid sikrer en konstant høj ydeevne.

Lav vedligeholdelse

Højeste kvalitetsstandarder garanterer en lang levetid og forlænger vedligeholdelsesintervallerne.

Hastighed

Høje hastigheder øger maskinens output.

Kompakthed

Det retvinklede design giver mulighed for kortere maskinkoncepter, da aksialplanet er kort.

Pålidelighed

Ekstremt pålidelige gear forhindrer omkostningsintensive maskinstop.

Intelligent design som reducerer friktionstab til et minimum

Høj fortandingskvalitet sikrer:

  • Præcision takket være minimalt torsionspræcision
  • Ekstremt jævn drift og stabile kørselsegenskaber

Lav temperaturudvikling, også ved høje hastigheder

Ideel til åbne systemkoncepter: ingen udvendige skruer og funktionelle vulster integreret i huset

Metalbælgkobling ved indgangen: længdekompensation til beskyttelse af motorlejet


Intelligent design som reducerer friktionstab til et minimum

Høj fortandingskvalitet sikrer:

  • Præcision takket være minimalt torsionspræcision
  • Ekstremt jævn drift og stabile kørselsegenskaber

Lav temperaturudvikling, også ved høje hastigheder

Ideel til åbne systemkoncepter: ingen udvendige skruer og funktionelle vulster integreret i huset

Metalbælgkobling ved indgangen: længdekompensation til beskyttelse af motorlejet


WITTENSTEIN alpha i alle akser

Vinkelgear

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premiumkvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
