XPC+ vinkelgear

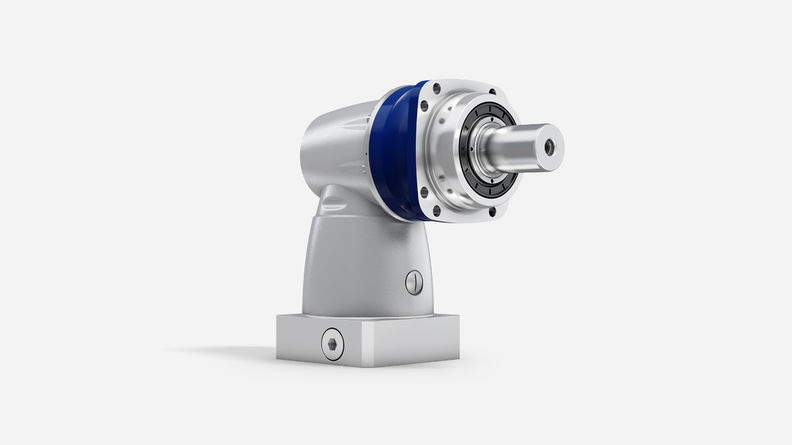

  • XPC+ vinkelgear med glat aksel

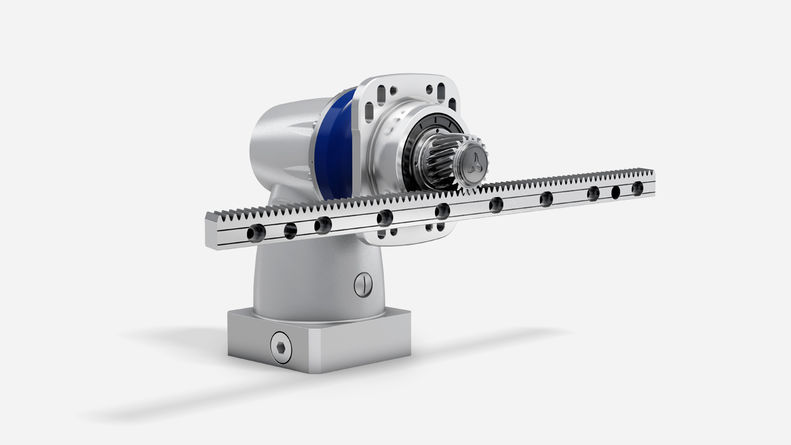

  • Premium Linear System med XPC+ vinkelgear med langsgående huller og den innovative tandstang INIRA®

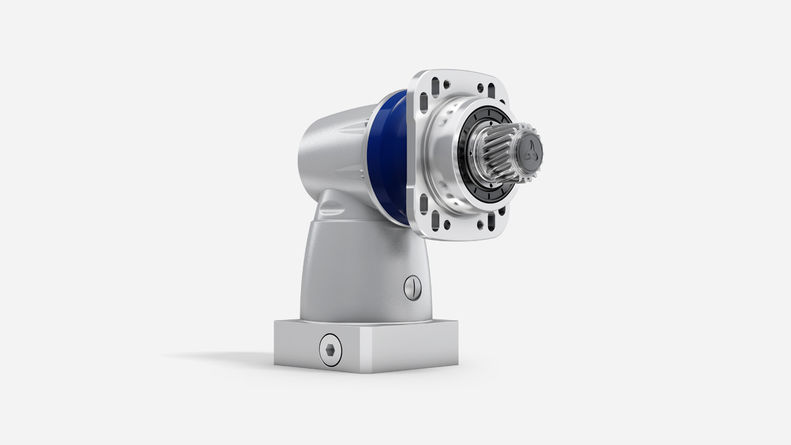

  • XPC+ vinkelgear med langsgående huller og tandhjul

Kompakte og kraftfulde

XPC+ vinkelgearet udmærker sig ved små reduktionsforhold (i=1 og 2) i det retvinklede trin. Produktstrukturen har en positiv indflydelse på temperaturudviklingen ved gearhovedet, så der opbygges mindre varme i systemet. Resultatet: højere positionsnøjagtighed for systemet som helhed.

Kontakt vores repræsentant i Danmark eller os direkte via mail info@wittenstein.dk for at få yderligere oplysninger eller CAD-data.

Kundetilpassede løsninger

Vi udvikler gerne en løsning, der er skræddersyet til dine behov. Du får glæde af vores mange års erfaring, meget dygtige medarbejderstab og omfattende servicekatalog. Kontakt os.

Kontaktformular

WITTENSTEIN AB - Holgermindevej

WITTENSTEIN AB

Holgermindevej

8543 Hornslet

  • Tekniske data
  • Alternativ
Produkttype XPC+
Version MF
Udveksling 4 - 20
Antal størrelser 5

Max. slør c)

jt [buemin]Standard

≤4

Reduceret
≤2

Max. momentT2a [Nm]48 - 2646
Max. indgangshastighedn1Max [o/min.]6000
VridstivhedCt21 [Nm/buemin]215
Max. tiltmomentM2KMax [Nm]3256

c) I forhold til referencestørrelser

Udgangstype
Glat aksel
Aksel med not d)
Aksel med stjernenot (DIN5480)
Blind hulaksel
Systemudgang
Indgangstype
Motormonteret

Karakteristik


Flange med tilpasningshuller
Fødevaregodkendt smøremiddel a) b)
Systemløsninger
Lineært system (tandstang / tandhjul)
Tilbehør (se produktsider for yderligere oplysninger)
Kobling
Klemkobling

a) Effektreduktion: Tekniske data fås på forespørgsel

b) Kontakt WITTENSTEIN alpha

d) Effektreduktion: Til detaljeret dimensionering bedes du bruge vores dimensioneringssoftware cymex®

Produkthighlights

Produktivitet

Fremragende momenttæthed og stivhed reducerer cyklusvarigheden.

Lav vedligeholdelse

Højeste kvalitetsstandarder garanterer en lang levetid og forlænger vedligeholdelsesintervallerne.

Besparelser

Vinkelgearet med meget høj drejningsmomentkapacitet tillader nye maskinkoncepter, for eksempel lejeløse design.

Kompakthed

Det retvinklede design giver mulighed for kortere maskinkoncepter, da aksialplanet er kort.

Pålidelighed

Ekstremt pålidelige gear forhindrer omkostningsintensive maskinstop.

Proceskvalitet

Konstant lavt slør i hele gearets levetid kombineret med høj vridstivhed muliggør den størst mulige positionsnøjagtighed.

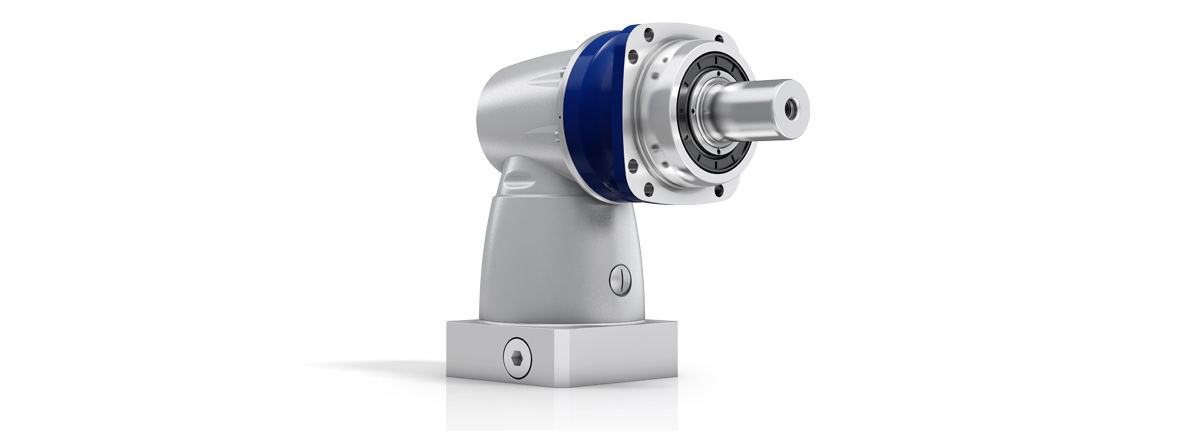

Intelligent design som reducerer friktionstab til et minimum

Særlig XP+ udgang for højere kraftoverførsel

Høj fortandingskvalitet sikrer:

  • Forbedret bæreevne og derfor højere drejningsmoment
  • Præcision takket være minimalt torsionsslør
  • Ekstremt jævn drift og stabile kørselsegenskaber

Lav temperaturudvikling, også ved høje hastigheder

Ideel til åbne systemkoncepter: ingen udvendige skruer og funktionelle vulster integreret i huset

Metalbælgkobling ved indgangen: længdekompensation til beskyttelse af motorlejet

Intelligent design som reducerer friktionstab til et minimum

Særlig XP+ udgang for højere kraftoverførsel

Høj fortandingskvalitet sikrer:

  • Forbedret bæreevne og derfor højere drejningsmoment
  • Præcision takket være minimalt torsionsslør
  • Ekstremt jævn drift og stabile kørselsegenskaber

Lav temperaturudvikling, også ved høje hastigheder

Ideel til åbne systemkoncepter: ingen udvendige skruer og funktionelle vulster integreret i huset

Metalbælgkobling ved indgangen: længdekompensation til beskyttelse af motorlejet

XPC+ sammenlignet med industristandarden

XPC+ – Din Xtra produktivitet, præcision og pladsbesparelse

Leder du efter et gear, der langt overgår industristandarder med hensyn til drejningsmoment, nedbrudsmomentkapacitet og vridstivhed?
XPC+ i alpha Premium Line tilbyder adskillige tekniske fordele, der forbedrer ydeevnen flere gange, for eksempel med meget korte cyklustider og optimal styring af din drivaksel. Dette kompakte "kraftcenter" giver dig også mulighed for yderligere at reducere installationspladsen.

WITTENSTEIN alpha i alle akser

Vinkelgear

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premiumkvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
