cyber® kit line large – rammeløse servomotorer

  • cyber® kit line large – rammeløse servomotorer

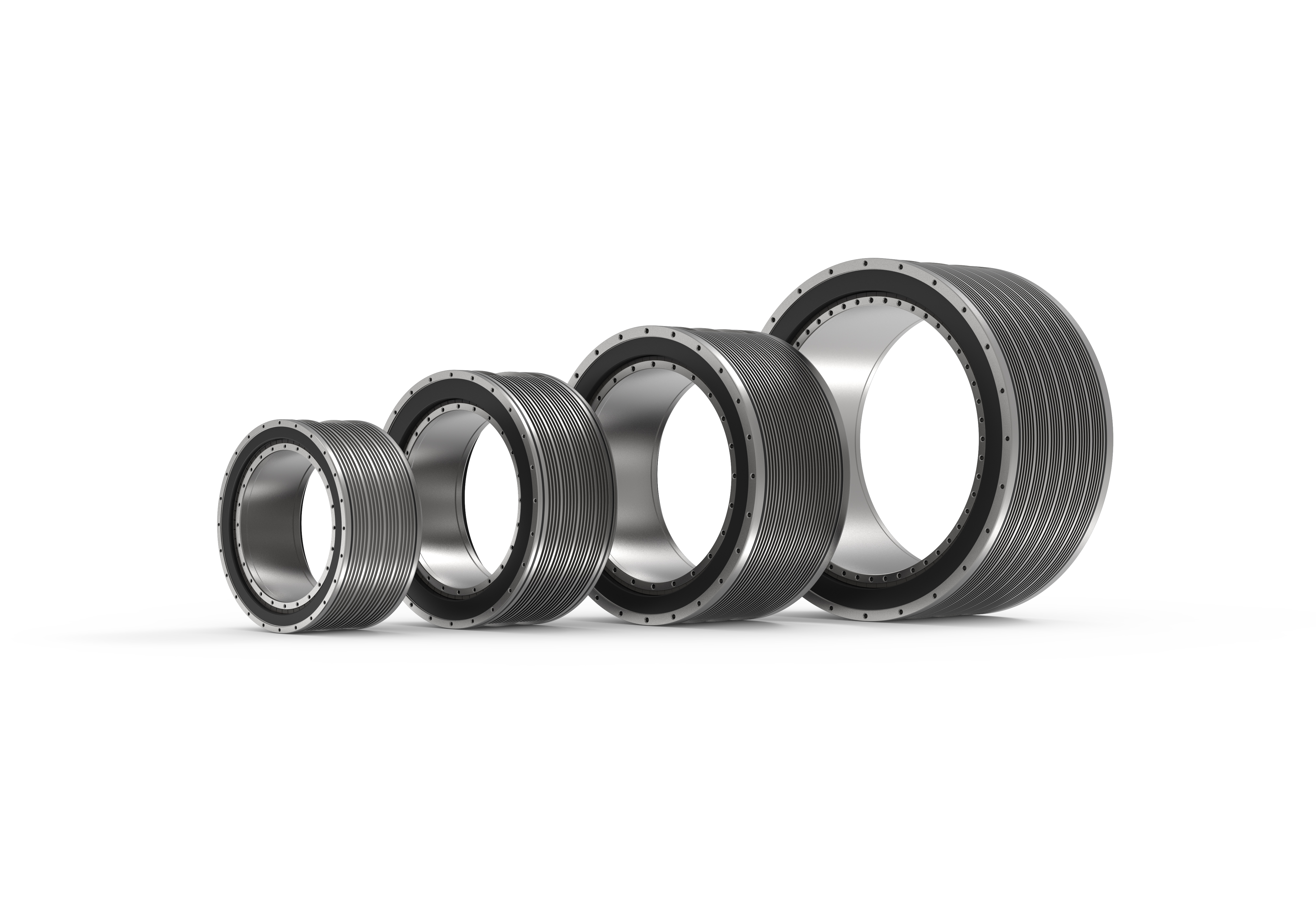

  • cyber® kit line large – rammeløse servomotorer i størrelse 290, 360, 420 og 530 mm

højt moment – højintegreret – fleksible

De rammeløse servomotorer fra produktfamilien cyber®  kit line tilbyder maksimalt moment og fleksibilitet i en kompakt størrelse. Desuden giver det rammeløse design med en stor hulaksel den maksimale mulige integrationsfrihed til udvikling af enestående løsninger for specifikke anvendelser. Monteringssættet bestående af rotor og stator kan integreres fleksibelt i maskinen takket være de talrige versioner.

Desuden er de direkte drev (momentmotorer) den ideelle løsning, når det f.eks. drejer sig om anvendelser med maskinværktøjer.

Downloads

Fremragende løsning til komplekse bevægelsesopgaver

Højt moment

  • Meget høj momentdensitet takket være maksimal kobberfyldningsfaktor

Integrerbarhed

  • Rammeløs version
  • Stor hulaksel

Fleksibilitet

  • 600 V design
  • Mange forskellige valgmuligheder

Pålidelighed

  • Komplet indstøbning for enorm robusthed
  • Dimensioneringssikkerhed

Produkthighlights

Med mange forskellige valgmuligheder tilbyder cyber® kit line large maksimal fleksibilitet for brugeren. De momentoptimerede motorer tilbyder det højeste niveau af robusthed pga. deres komplette indstøbning og maksimal integrerbarhed pga. det rammeløse design med en stor hulaksel.

600 V version

Stor hulaksel

Integrerede temperatursensorer

Flere længder pr. størrelse

Tekniske data

Størrelse 290

   290-050290-100290-200
DC-busspændingUDC VDC560
Maksimal effektPmaxW11.85011.77025.920
Maksimalt momentMmaxNm5801.131

2.310

Maksimal strøm ImaxA33,043,093,0
Kontinuerligt stopmoment M0Nm2905601.139
Kontinuerlig stopstrøm I0A16,021,044,0
Hastighed uden belastningn0min-1364240251
Statorens udvendige diameter A1mm310
StatorlængdeBmm90140240
LamineringslængdeB1mm60110210
Rotorens indvendige diameterDmm220







Størrelse 360

   360-050360-100360-200
DC-busspændingUDC VDC560
Maksimal effektPmaxW11.18017.29019.810
Maksimalt momentMmaxNm1.1222.0664.059
Maksimal strøm ImaxA45,076,0110,0
Kontinuerligt stopmoment M0Nm5501.0252.016
Kontinuerlig stopstrøm I0A20,033,046,0
Hastighed uden belastningn0min-1236209147
Nominel effektPnW9.10014.49017.300
Statorens udvendige diameter A1mm385
StatorlængdeBmm110160260
LamineringslængdeB1mm70120220
Rotorens indvendige diameterDmm265







Størrelse 420

   420-070420-150
DC-busspændingUDC VDC560
Maksimal effektPmaxW20.33030.760
Maksimalt momentMmaxNm2.2344.447
Maksimal strøm ImaxA82,0138,0
Kontinuerligt stopmoment M0Nm1.1002.210
Kontinuerlig stopstrøm I0A35,058,0
Hastighed uden belastningn0min-1206168
Statorens udvendige diameter A1mm455
StatorlængdeBmm130210
LamineringslængdeB1mm90170
Rotorens indvendige diameterDmm325







Størrelse 530

   530-100530-200
DC-busspændingUDC VDC560
Maksimal effektPmaxW31.85059.950
Maksimalt momentMmaxNm4.8479.191
Maksimal strøm ImaxA109,0209,0
Kontinuerligt stopmoment M0Nm2.3804.525
Kontinuerlig stopstrøm I0A50,095,0
Hastighed uden belastningn0min-197137
Statorens udvendige diameter A1mm565
StatorlængdeBmm160260
LamineringslængdeB1mm120220
Rotorens indvendige diameterDmm420
