NPK / NPLK / NPSK / NPTK / NPRK vinkelgear

NPK-vinkelgear med glat aksel

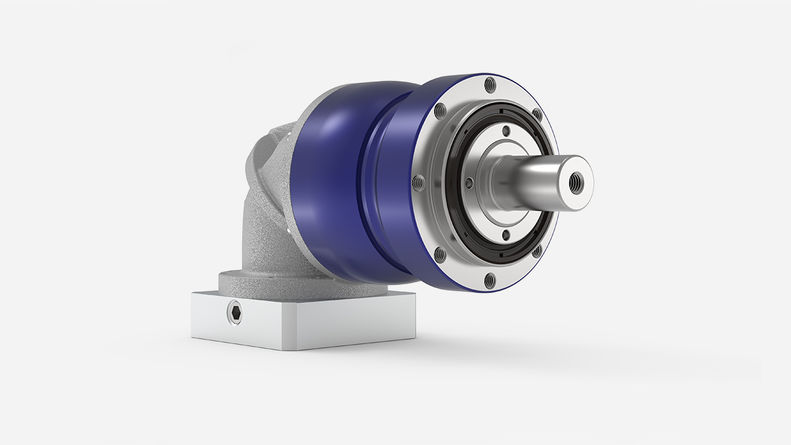

NPLK-vinkelgear med forstærkede lejer B14-udgangsgeometri
NPSK-vinkelgear med SP⁺-udgangsgeometri
NPTK-vinkelgear med TP⁺-udgangsgeometri
NPRK-vinkelgear med langhuller til optimal tandstangs- og tandhjulsmontering
Motormontering alpha Value Line planetgear og vinkelgear

Individual Talents

Fuld fleksibilitet, selv når pladsen er trang. Vinkelgearene i alpha Value Line forener fleksibiliteten ved NP-serien med et kompat og kraftfuldt vinkelgearstrin. Dette muliggør maksimal fleksibilitet ved konfigurationen af hele fem forskellige udgangsversioner.

Læs mere

Downloads

Technical data / Dimension sheets (2 MB)
Catalog alpha Basic Line & alpha Value Line (21 MB)
Ordering code / CAD data NPK
Teknisk dokumentation (inkl. betjeningsvejledning) (3 MB)
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (434 KB)
Motor mounting video alpha Value Line

Versioner og deres anvendelse
Tekniske data
Alternativ

Egenskaber	NPK MF-version	NPLK MF-version	NPSK MF-version	NPTK MF-version	NPRK MF-version
Effekttæthed	++	++	++	++	++
Positionsnøjagtighed	+	+	+	+	+
Høj indgangshastighed	++	++	++	++	++
Vridstivhed	++	++	++	++	++
Kompakt design	++	++	++	++	++

Anvendelse	NPK MF-version	NPLK MF-version	NPSK MF-version	NPTK MF-version	NPRK MF-version
Cykliske applikationer (ED ≤ 60%)	✓	✓	✓	✓	✓
Kontinuerlig drift (ED ≥ 60%)	✓	✓	✓	✓
Til høje aksial- og radialkræfter		✓	✓		✓

Detaljeret oversigt efter størrelse

		NPK MF-version	NPLK MF-version	NPSK MF-version	NPTK MF-version	NPRK MF-version
Udveksling	i	3 - 100	3 - 100	3 - 100	3 - 100	3 - 100
Antal størrelser		5	4	4	5	4
Maks. slør	j_t [arcmin]	Standard ≤ 11	Standard ≤ 11	Standard ≤ 11	Standard ≤ 11	Standard ≤ 11
Vridstivhed	C_t21 [Nm/arcmin]	0,9 - 54	2,4 - 54	2,4 - 54	0,9 - 54	2,4 - 54
Maks. moment	T_2α [Nm]	14 - 700	33 - 700	33 - 700	14 - 700	33 -700
Maks. indgangshastighed	n_1Max [rpm]	5000	5000	5000	5000	5000
Maks. tiltmoment	M_2KMax [Nm]	23 - 704	152 - 952	152 - 952	17 - 256	152 - 952

	NPK MF-version	NPLK MF-version	NPSK MF-version	NPTK MF-version	NPRK MF-version
Udgangstype
Glat aksel	✓	✓	✓		✓
Aksel med not ^b)	✓	✓	✓		✓
Aksel med stjernenot (DIN 5480)		✓	✓		✓
Flange				✓
Indgangstype
Motormonteret	✓	✓	✓	✓	✓
Karakteristisk
Levnedsmiddels smøremiddel ^{a) b)}	✓	✓
Tilbehør
Kobling	✓	✓

^a) Effektreduktion: Tekniske data fås ved henvendelse

^b) Kontakt venligst WITTENSTEIN alpha

Produkthøjdepunkter

Stor fleksibilitet

Forskellige udgangsversioner sikrer designmuligheder, som er skræddersyet til at opfylde individuelle krav.

Fremragende økonomi

Gearkasserne i alpha Value Line er meget økonomiske i indkøb, særdeles effektive i drift, og vedligeholdelsesfri i hele deres levetid.

Fleksibel motortilslutning

Montering af alle gængse servomotorer ved hjælp af en fleksibel og skruemonteret adapterplade samt en lang række forskellige motorakseldiametre.

WITTENSTEIN alpha i alle akser

Vinkelgear

WITTENSTEIN alpha udvikler komplette alt-i-en-løsninger til drift i enhver akse. De kan stort set indsættes i enhver form for anvendelsesområde – lige fra højpræcisionsakser i produktionssystemer til emballeringsmaskiner, hvor maksimal produktivitet er altafgørende.
Navnet WITTENSTEIN alpha er synonym med premium kvalitet og driftssikkerhed, høj præcision og synkroniseringsnøjagtighed, den højeste effekttæthed og lang levetid samt meget simpel motormontering.
