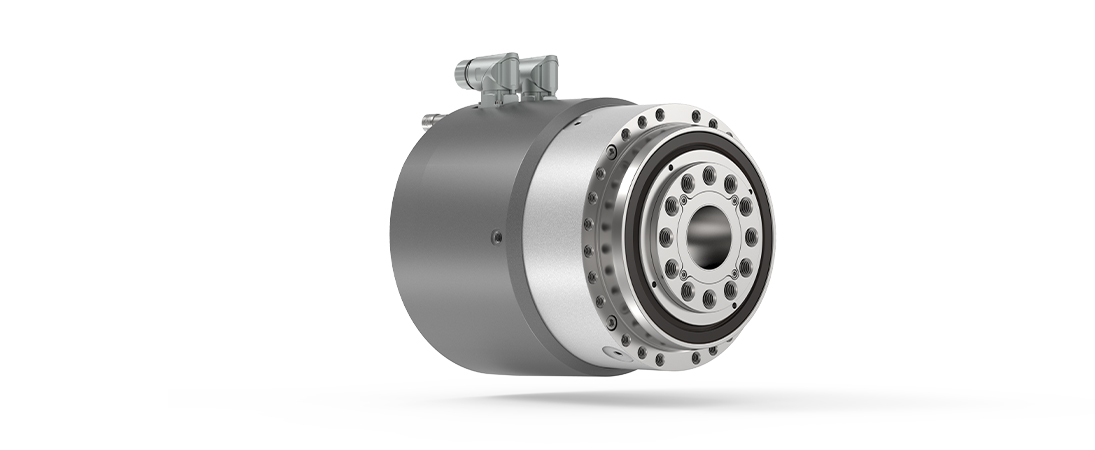

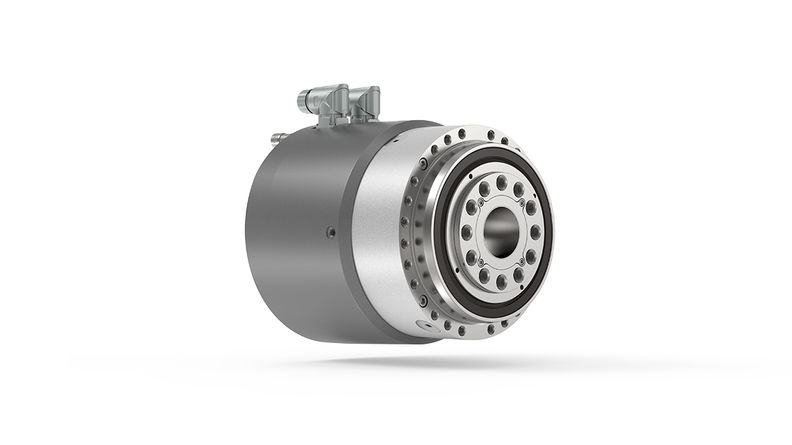

Galaxie® D

  • Galaxie® D – Galaxie® med en aksialt integreret synkronservomotor og hulaksel

Galaxie® DF er et kompaktdrev med hulaksel, aksialt integreret synkronmotor med permanent magnet og standard sensorsystemer.
Galaxie®, den helt nye gearklasse, blev nomineret til forbundspræsidentens pris for innovation inden for naturvidenskab og teknologi.

Læs mere

Downloads

  • Versioner og deres anvendelse
  • Tekniske data
  • Alternativ

Fortrin

  • Meget høj momenttæthed
  • Mere høj vridstivhed
  • Hulaksel til effektiv medieforsyning
  • Helt vedligeholdelsesfri
  • Forbedret synkroniseringsnøjagtighed
  • Robust og nøjagtigt udgangsleje
  • Intet slør

Fordele

  • Programmerbar bevægelsesstyring
  • Reducerede omkostninger til idrifttagning
  • Øget produktivitet
  • Mere stabile processer
  • Nye generationer af højtydende maskiner
  • Større konkurrenceevne
  • 4 størrelser fås på forespørgsel: D085, D110, D135, D175
  • Aktuatorudveksling i = -24
  • Hulaksel: 26 til 57 mm
  • Max. udgangshastighed: 125 rpm
  • Max. accelerationsmoment op til 4050 Nm
  • Nom. omdrejningsmoment op til 1685 Nm
  • Vridstivhed op til 1400 Nm/buemin.
  • Integreret vandkøling
  • Forskellige enkodersystemer til tilslutning til standardindustrikontrolenheder
  • PT1000- og PTC-temperatursensorer
  • 560 VDC busspænding som standard
  • Yderligere sensorer fås på forespørgsel

Galaxie® D

  • Permanent magnetholdebremse

Galaxie® D

Hulaksel

Feedbacksystemer

  • EnDat 2.1/2.2, single-turn, multi-turn
  • Hiperface, single-turn, multi-turn
  • DriveCliQ, single-turn
  • Andre på forespørgsel


Kompatible servosystemer

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Andre på forespørgsel

Yderligere tilvalg

  • DC Bus 560 VDC
  • Fast udveksling 24:1
  • IP 65
  • UL-certificeret (teknisk afklaring påkrævet)

Elektrisk og vandkølingstilslutning

  • retvinklet
  • lige

Temperatursensor

  • KTY/PT100
  • PTC UL-certificeret

Valgfri holdebremse

Feedbacksystemer

  • EnDat 2.1/2.2, single-turn, multi-turn
  • Hiperface, single-turn, multi-turn
  • DriveCliQ, single-turn
  • Andre på forespørgsel


Kompatible servosystemer

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Andre på forespørgsel

Yderligere tilvalg

  • DC Bus 560 VDC
  • Fast udveksling 24:1
  • IP 65
  • UL-certificeret (teknisk afklaring påkrævet)

Elektrisk og vandkølingstilslutning

  • retvinklet
  • lige

Temperatursensor

  • KTY/PT100
  • PTC UL-certificeret
