Galaxie® G

  • Galaxie® G – koaksial Galaxie®-version med et valgfrit gearindgangstrin

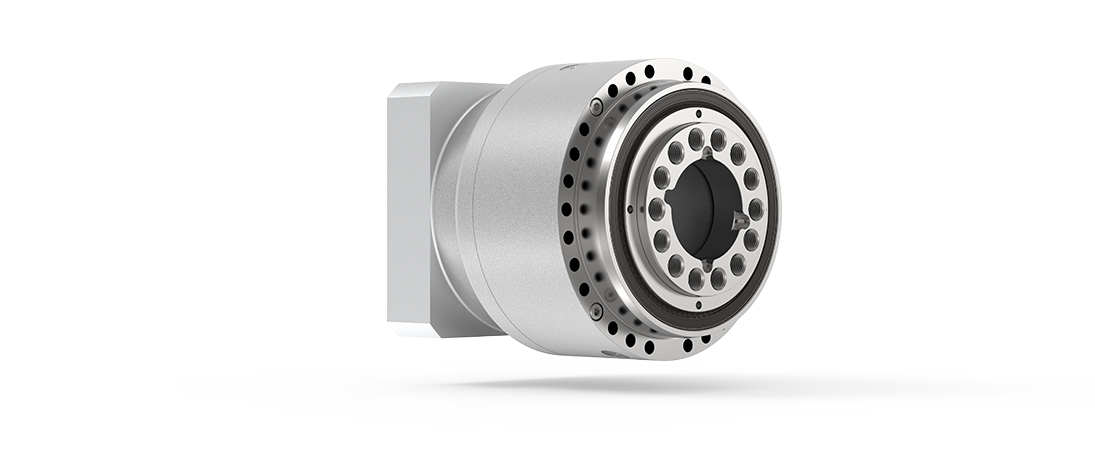

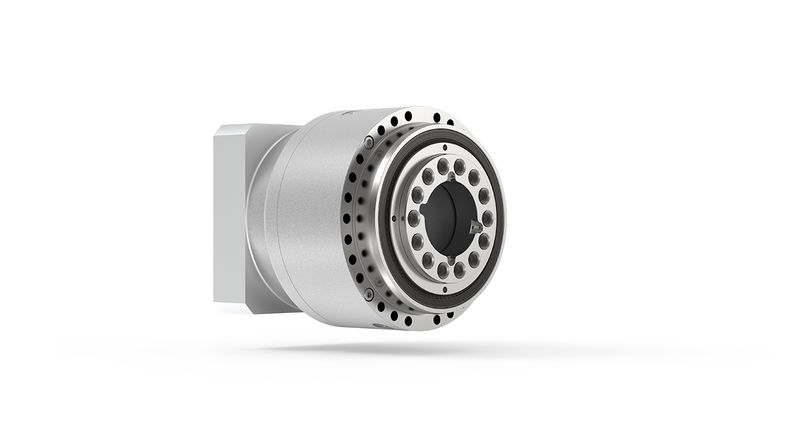

Galaxie®  er et gear uden slør, med valgfrit inline planetindgangstrin og adapterplade til montering på standard industriservomotorer.

Læs mere

  • Versioner og deres anvendelse
  • Tekniske data
  • Alternativ

Konfigurerbart gear uden slør med valgfri planetarisk fortrins- og motormonteringsadapterplade.

Fortrin

  • Højeste momenttæthed
  • Ekstrem vridstivhed
  • Helt vedligeholdelsesfri
  • Forbedret synkroniseringsnøjagtighed
  • Robust og præcist udgangsleje
  • Intet slør
  • Nem integration


Fordele

  • Øget produktivitet
  • Mere stabile processer
  • Nye generationer af højtydende maskiner
  • Større konkurrenceevne
  • Kortere projektlevetider
  Galaxie® robustness line Galaxie® accuracy line
StørrelseEnhed85110135175215120190300
Variant GGGGGGGG
Udvendig diameter1D  [mm]115160191241300122193304
Længde2   l  [mm]15717722626731644157229

Max. accelerationsmoment3

T2B  [Nm]450108618004050750035015006000
Max. udgangshastighed   n2max [o/min.]125958061501258050
Nominelt udgangsmoment3 @ n2N    T2N  [Nm]190450750168531301907503000
Nominel udgangshastighed3@ T2N    n2N  [o/min.]3123201512605031
Nødstopsmoment3    T2Not  [Nm]1350300054001200022500700300012000
Vridstivhed3    Ct21[Nm/buemin]160370650140027001556252500
Udveksling4i-2431

1 Uden stik/varierer afhængigt af monteringsposition
2 Uden kølestik/varierer afhængig af forstadiet og motorafhængig adapterplade
Værdier er underlagt variationer
4 Med negativ gearudveksling drejer output i modsat retning af input; med positiv gearudveksling drejer output i samme retning som input

Galaxie®robustness line-serien: Tekniske data gælder uden vandkøling

Galaxie®accuracy line-serien: Tekniske data gælder med vandkøling

Tekniske data kun til reference; tekniske data for 2-trins gear kan variere – fås på forespørgsel

Bemærk

Motoradapterplade og akselkobling kan konfigureres til alle gængse industrimotorer. Udveksling op til i = 301 kan realiseres med planetfortrin.

Typiske anvendelser

A/B/C-akse til præcis positionering i CNC-applikationer som fræsning og drejning, portalendeeffektorer eller medicinsk teknologi.

Galaxie® G

Fast udveksling

  • Enkelt-trin 24
  • To-trin 72 - 240

Variable geargrænseflader

  • Kobling/ plugin sleeve til motoraksel
  • Kompatibel med forskellige servoaktuatorer (Siemens, Bosch osv.) ved hjælp af en specifik adapterplade

Yderligere specifikationer

  • IP65

Valgfrit

  •  vandkøling (størrelse 150)

Valgfrit

  • Industry 4.0 kompatibel på grund af cynapse®

Fast udveksling

  • Enkelt-trin 24
  • To-trin 72 - 240

Variable geargrænseflader

  • Kobling/ plugin sleeve til motoraksel
  • Kompatibel med forskellige servoaktuatorer (Siemens, Bosch osv.) ved hjælp af en specifik adapterplade

Yderligere specifikationer

  • IP65

Valgfrit

  •  vandkøling (størrelse 150)

Valgfrit

  • Industry 4.0 kompatibel på grund af cynapse®
