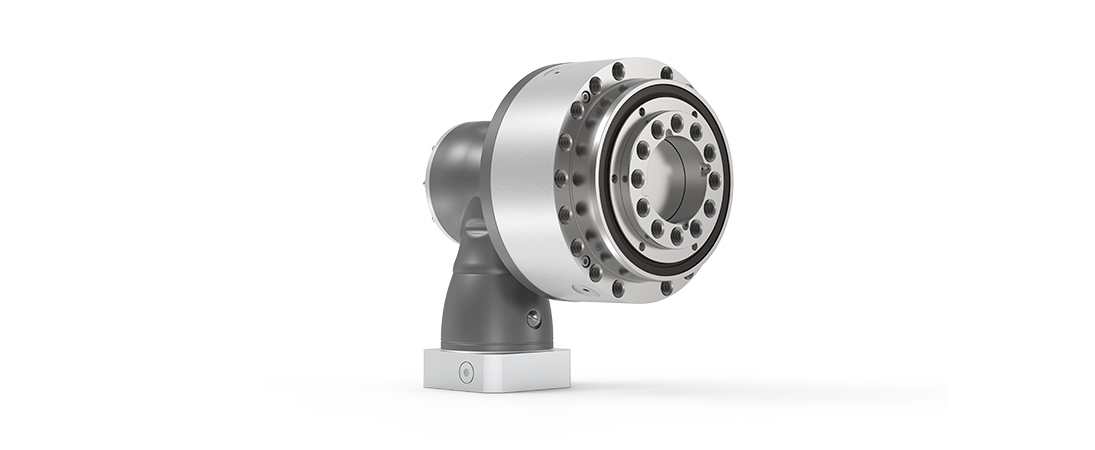

Galaxie® GH

  • Galaxie® GH – Galaxie® med et vinkelindgangstrin og en valgfri hulaksel

Galaxie® er et vinkelgear med hypoidindgangstrin og adapterplade til montering på standard industriservomotorer.

Læs mere



  • Versioner og deres anvendelse
  • Tekniske data
  • Alternativ

Galaxie® gear med hypoidfortrin og motormonteringsadapterplade – ekstra planetfortrin og hulaksel.


Fortrin

  • Højeste momenttæthed
  • Ekstrem vridstivhed
  • Helt vedligeholdelsesfri
  • Forbedret synkroniseringsnøjagtighed
  • Robust og præcist udgangsleje
  • Intet slør
  • Nem integration


Fordele

  • Øget produktivitet
  • Mere stabile processer
  • Nye generationer af højtydende maskiner
  • Større konkurrenceevne
  • Kortere projektlevetider
  Galaxie® robustness line
StørrelseEnhed110135175215
Variant GHGHGHGH
Udvendig diameter1D  [mm]160191241300
Længde2l  [mm]215260302381

Max. accelerationsmoment3

T2B  [Nm]1086180040507500
Max. udgangshastighed3n2max [o/min.]95806150
Nominelt udgangsmoment @ n2NT2N  [Nm]45075016853130
Nominel udgangshastighed3 @ T2Nn2N  [o/min.]23201512
Nødstopsmoment3T2Not  [Nm]300054001200022500
Vridstivhed3Ct21[Nm/buemin]37065014002700
Udveksling4i72-240

1 Uden konnektorer/varierer afhængigt af monteringsposition

2 Uden kølekonnektor/varierer afhængigt af fortrins- og motorafhængig adapterplade
3 Værdier er underlagt variationer
4 Output bliver til input

Tekniske data kun til reference; specificerede værdier kun gyldige med hulakseldesign/MF3 (med ekstra koaksialt fortrin) på forespørgsel.

Bemærk

Valgfri hulaksel kan være muligt på forespørgsel. Udveksling op til 2400:1 kan realiseres med ekstra planetfortrin (ingen hulaksel). Motoradapterplade og akselkobling kan konfigureres til alle gængse industrimotorer.

Typiske anvendelser

A/B/C-akse til præcis positionering i CNC-applikationer som fræsning og drejning, portalendeeffektorer og waferhåndtering.

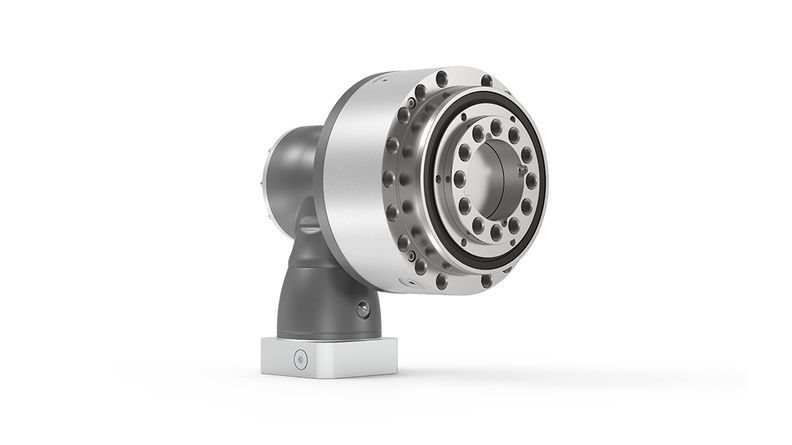

Galaxie® GH

Kompatibel med forskellige servosystemer

(Siemens, Bosch osv.) ved hjælp af en specifik adapterplade

Hulaksel

(fås kun til to-trins-versionen)

Udveksling

  • To trin: 72 - 240 (hulaksel mulig)
  • Tre trin: 216 - 2400

Kompatibel med forskellige servosystemer

(Siemens, Bosch osv.) ved hjælp af en specifik adapterplade

Hulaksel

(fås kun til to-trins-versionen)

Udveksling

  • To trin: 72 - 240 (hulaksel mulig)
  • Tre trin: 216 - 2400
