Galaxie^® GS

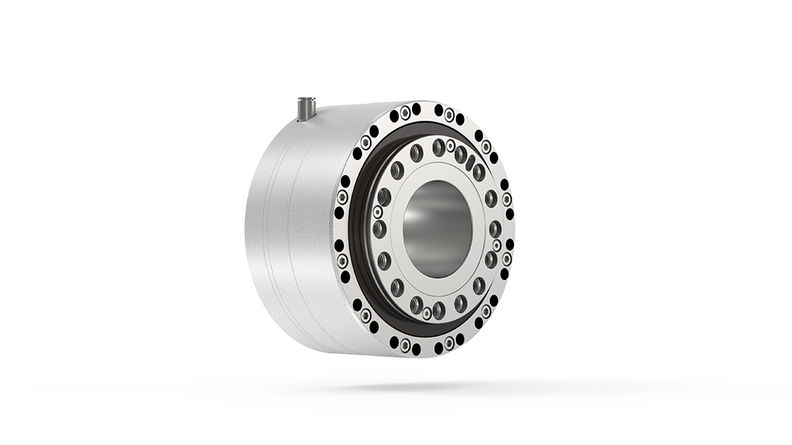

Galaxie^® GS – konfigurerbart, slørfrit gear med hulaksel og indgangsdrevflange

Galaxie^® GS er et kompakt, konfigurerbart, slørfrit gear med hulaksel og indgangsdrevflange.

Læs mere

Downloads

Dine fordele
Tekniske data
Alternativ

Konfigurerbart, slørfrit gear med hulaksel og flangeindgangsgrænseflade

Fordele

Konfigurerbart gear
Højeste momenttæthed
Ekstrem vridstivhed
Vedligeholdelsesfri
Forbedret tilrettet rundgang
Robust og præcist udgangsleje
Intet slør overhovedet
Nem integration i maskindesign

Fordele

Øget produktivitet
Mere stabile processer
Opnå maskindesign med højere ydeevne
Større konkurrenceevne
Reduceret idriftsættelsestid og omkostninger

		Galaxie^® robustness line			Galaxie^® accuracy line
Størrelse	Enhed	110	135	175	120	190	300
Variant		GS	GS	GS	GS	GS	GS
Udvendig diameter¹	D [mm]	160	191	241	122	193	304
Hulakseldiameter	d [mm]	33	45	57	44	72	117
Længde²	l [mm]	145	161	213	83,6	128,5	183
Max. accelerationsmoment³	T_2B [Nm]	1086	1800	4050	350	1500	6000
Max. udgangshastighed³	n_2max [o/min.]	95	80	61	125	80	50
Nominelt udgangsmoment³ @ n_2N	T_2N [Nm]	450	750	1685	190	750	3000
Nominel udgangshastighed³ @ T_2N	n_2N [o/min.]	23	20	15	60	40	25
Nødstopsmoment³	T_2Not [Nm]	3000	5400	12000	700	3000	12000
Vridstivhed³	C_t21[Nm/buemin]	370	650	1400	155	625	2500
Max. input radial belastning	F1Q(SF1) [N]	2150	4500	5850	600	1980	4100
Udveksling⁴	i	-24			31

Størrelserne 085 og 215 på forespørgsel

¹ Uden stik/varierer afhængigt af monteringsposition
² Uden kølestik
³ Værdier er underlagt variationer
⁴ Med negativ gearudveksling drejer output i modsat retning af input; med positiv gearudveksling drejer output i samme retning som input

Galaxie^® robustness line-serien: Tekniske data gælder uden vandkøling

Galaxie^® accuracy line-serien: Tekniske data gælder med vandkøling

Tekniske data kun til reference

Bemærk

Drev mulig med remindgang med parallel motormontering eller direkte drevmotormontering. Kundetilpassede varianter fås på forespørgsel også til størrelserne 085 og 215.

Typiske anvendelser

A/B/C-akse til præcis positionering i CNC-applikationer som fræsning og drejning eller indekseringsborde.
